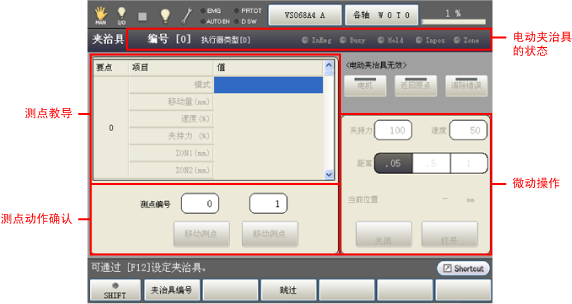

电动夹治具主画面

显示所选择电动夹治具的夹治具编号(0～7)。

通过[F1 夹治具编号]进行夹治具编号的选择。

显示电动夹治具本体的执行器类型。

关于执行器类型的变更，请参照“电动夹治具的初始设定画面”。

表示电动夹治具的紧急停止状态。

亮灯：紧急停止解除　　　熄灭：紧急停止

表示动作状态。

亮灯：动作中　　　熄灭：可接受指令

表示夹持状态。

亮灯：夹持中　　　熄灭：释放

表示Inpos状态。

亮灯：范围内　　　熄灭：范围外

区域状态

亮灯：范围内　　　熄灭：范围外

显示测点编号。

按压[F3 跳过]进行测点编号的变更。

选择动作模式。单击后显示模式选择画面。

根据选择的模式，不需要的数据会显示成灰色，不能进行编辑。　

　范围：-软件限制～＋软件限制(mm)

单击后显示数字键，输入移动量。

设定速度。范围会因动作模式而不同。

单击后显示数字键，输入速度。

　恒速移动夹持、带ZON恒速移动夹持：20～50(%)

　其它：20～100(%)

设定夹持力。范围会因动作模式而不同。

单击后显示数字键，输入夹持力。

　范围：30～100(%)

在ZON1和ZON2中设定ZON的范围。

　范围：-软件限制～＋软件限制(mm)

单击后显示数字键，输入ZON1的位置。

在ZON1和ZON2中设定ZON的范围。

　范围：-软件限制～＋软件限制(mm)

单击后显示数字键，输入ZON2的位置。

测点编号

设定动作的测点。

单击后显示数字键，输入测点编号。

设定微动时的夹持力。范围为30～100(%)。

单击后显示数字键，输入微动时的夹持力。

　范围：30～100(%)

设定微动时的速度。

单击后显示数字键，输入微动时的速度。

　范围：20～50(%)

设定微动时的移动量。

　范围：-软件限制～＋软件限制(mm)

单击选择，双击显示数字键。 可设定3个移动量。

默认为0.05(mm)、0.5(mm)、1(mm)。

切换电机On/Off。

亮灯：电机On状态　　　熄灭：电机Off状态

执行原点位置复原动作。

亮灯：原点位置复原完成　　　熄灭：原点位置复原未完成

进行异常清空。

亮灯（红）：异常状态　　　熄灭：正常状态

指定夹治具的编号。

显示数字键后，如果使用数字键输入指定的夹治具编号后按压[OK]，则切换夹治具编号。

执行所选择的测点编号的测点动作。按压[F3 跳过]进行测点编号的变更。

变更各测点内动作模式和移动量等设定。 选择需要变更的项目后按压[编辑]，则显示变更项目相关一览和数字键。

可通过在一览中选择或使用数字键输入来进行变更。
