DeviceNet通信连接器

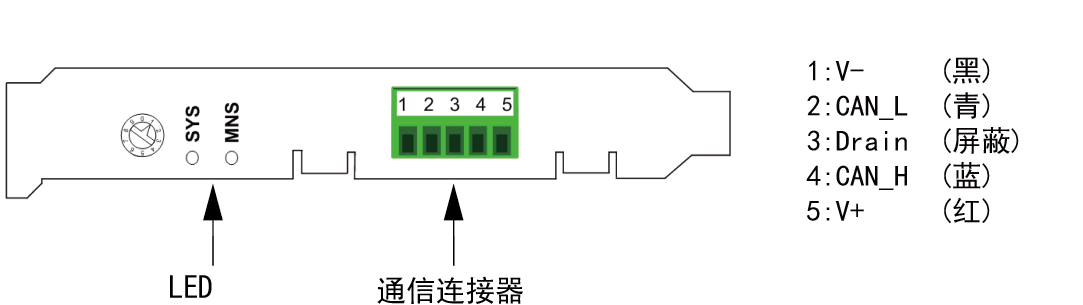

在机器人控制器上，使用开放型螺旋式连接器。销钉排列如下所示。
在控制器电源（包括网络电源）为ON的状态下，请勿对通信连接器进行装拆，也不要触摸端子。否则会造成故障。
|

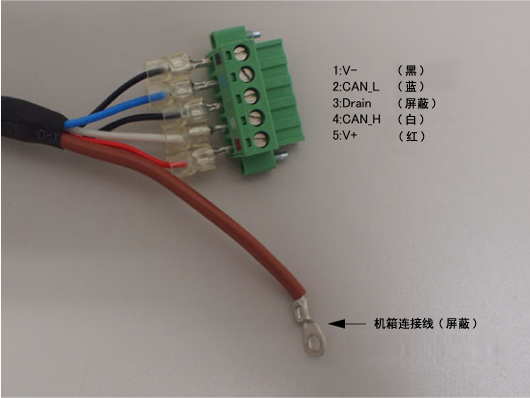

另外，作为连接的通信电缆的压接端子，推荐使用以下的任意一种产品。
| No | 压接端子 | 专用工具 | 备注 |
|---|---|---|---|
| 1 |
Phoenix Contact公司制造 AI系列 |
Phoenix Contact公司制造 ZA3型 |
|
| 2 |
Nichifu制造 TC系列 细电缆用：TME TC-0.5 粗电缆用：TME TC-2-11（电源用） TME TC-1.25-11（通信用） |
NH-32 |
 |
