[NPN型] RC8 安全电路的输入

安全电路的输入信号是保证安全的重要信号。注意以下几点，必须用有接点的电路构成。

关于安全电路的整体结构，请参照下述内容。

RC8：[NPN型] RC8 安全电路

连接时的注意事项

1. 请用各自的接点控制2个外部紧急停止输入。采用1个接点的“2电路并联连接”或“1电路常时短路”判断为外部电路异常，紧急停止不能解除。
2. 请用各自的接点控制2个防护停止输入和2个自动允许输入。1个接点的“2电路并联连接”或“1电路常时短路”判断为外部电路异常，不能动作。
3. “外部紧急停止输入”、“防护停止输入”以及“自动允许输入”的各2个接点间的状态不一致持续一定时间（约0.5秒）以上时发生错误。

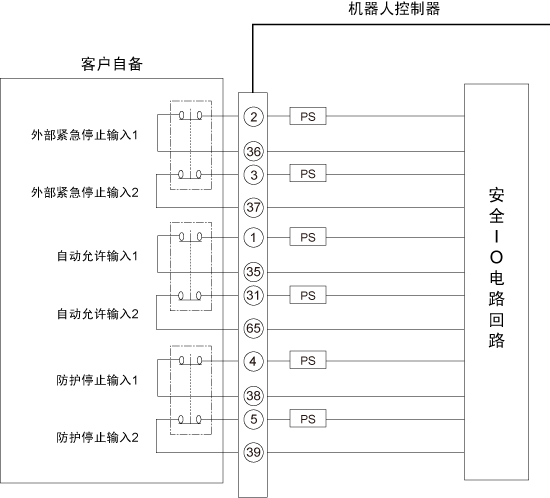

安全电路的输入

使用多台控制器时的注意事项

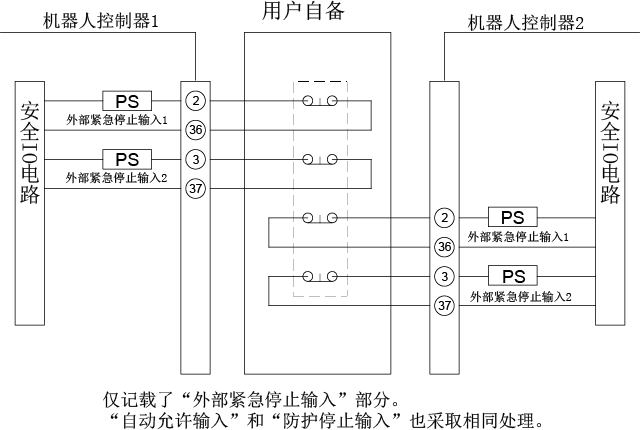

使用多台控制器时，通过各自接点控制各控制器的“外部紧急停止输入”。连接到同一线时，可能会引起控制器故障。连接示例请参照下图。
同样，通过各自接点控制“自动允许输入”、“防护停止输入”。
