ID : 1113
RC8直立安装（无安全I/O）
与标准规格的不同点如下所示。
用户自备的单元主体
| 类型 | A | B |
|---|---|---|

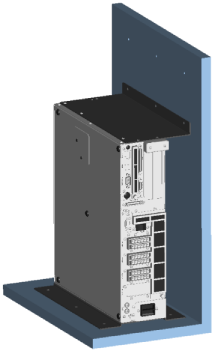

| 安装方向 | 控制器的底侧安装至墙壁时
|

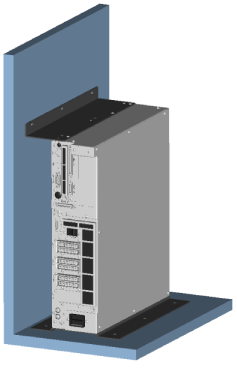

控制器的上侧安装至墙壁时
|
| 角连 | 直立安装用角连A (PDF:16KB) | 直立安装用角连B (PDF:16KB) |
| 底座 | 直立安装用底座（通用） (PDF:17KB) | |
| 设备固定用螺栓 | M6×9根（通用） | |

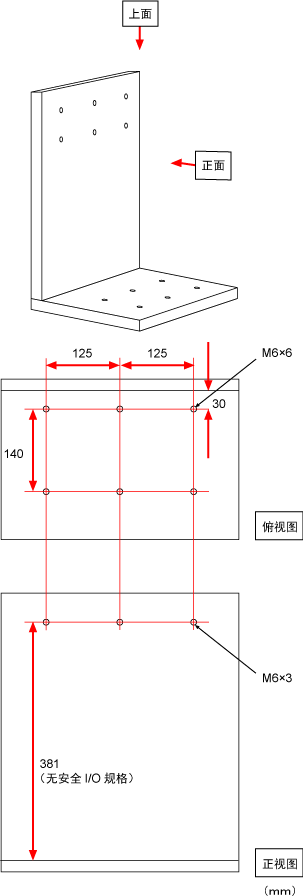

墙壁和地面的安装尺寸
安装步骤
1
拆下下图○部位的螺丝。
侧面板上有大小2种螺丝。
仅拆下大号(M4)螺丝。
2
STEP2之后请参照标准规格。
