机器人夹治具设计的注意事项
设计机器人的夹治具时，请满足以下项目。
如果不遵守机器人夹治具设计的注意事项，则机器人本体的各紧固部位可能发生松动、晃动，引起错位，最严重时可能导致机器人的机械零部件及机器人控制器破损。
夹治具质量
请将夹治具、工具（包括工件）总质量的最大值设计在机器人最大可搬运质量以下。总质量还包括夹治具、工具中使用的配线、配管材料。
夹治具、工具总质量最大值（包括工件质量）≦最大可搬运质量(10kg)
夹治具重心位置

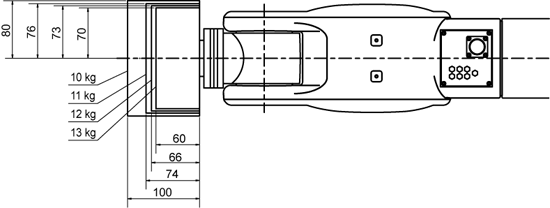

在下图的范围内设计夹治具、工具（包括工件）的重心位置。
 |
J4、J5、J6旋转惯性力矩
请将夹治具、工具（包括工件）的J4、J5、J6旋转惯性力矩设计在机器人的最大容许惯性力矩以下。
夹治具、工具的J4、J5、J6旋转惯性力矩（包括工件质量）≦最大容许惯性力矩
| 可搬运设定 |
最大容许惯性力矩[kg・㎡] |
|
|---|---|---|
| [kg] | J4、J5周围 | J6周围 |
| ～1 | 0.04 | 0.006 |
| ～2 | 0.07 | 0.013 |
| ～3 | 0.11 | 0.019 |
| ～4 | 0.14 | 0.026 |
| ～5 | 0.18 | 0.032 |
| ～6 | 0.22 | 0.038 |
| ～7 | 0.25 | 0.045 |
| ～8 | 0.29 | 0.051 |
| ～9 | 0.32 | 0.058 |
| ～10 | 0.36 | 0.064 |
安装机器人夹治具时的注意事项
不要在基准孔φ6H7处施加外力,如用销钉敲入等。否则会造成故障。
关于基准孔，请参照“将CALSET治具安装至第6轴的步骤”。
