VM-6083、VM-60B1型时

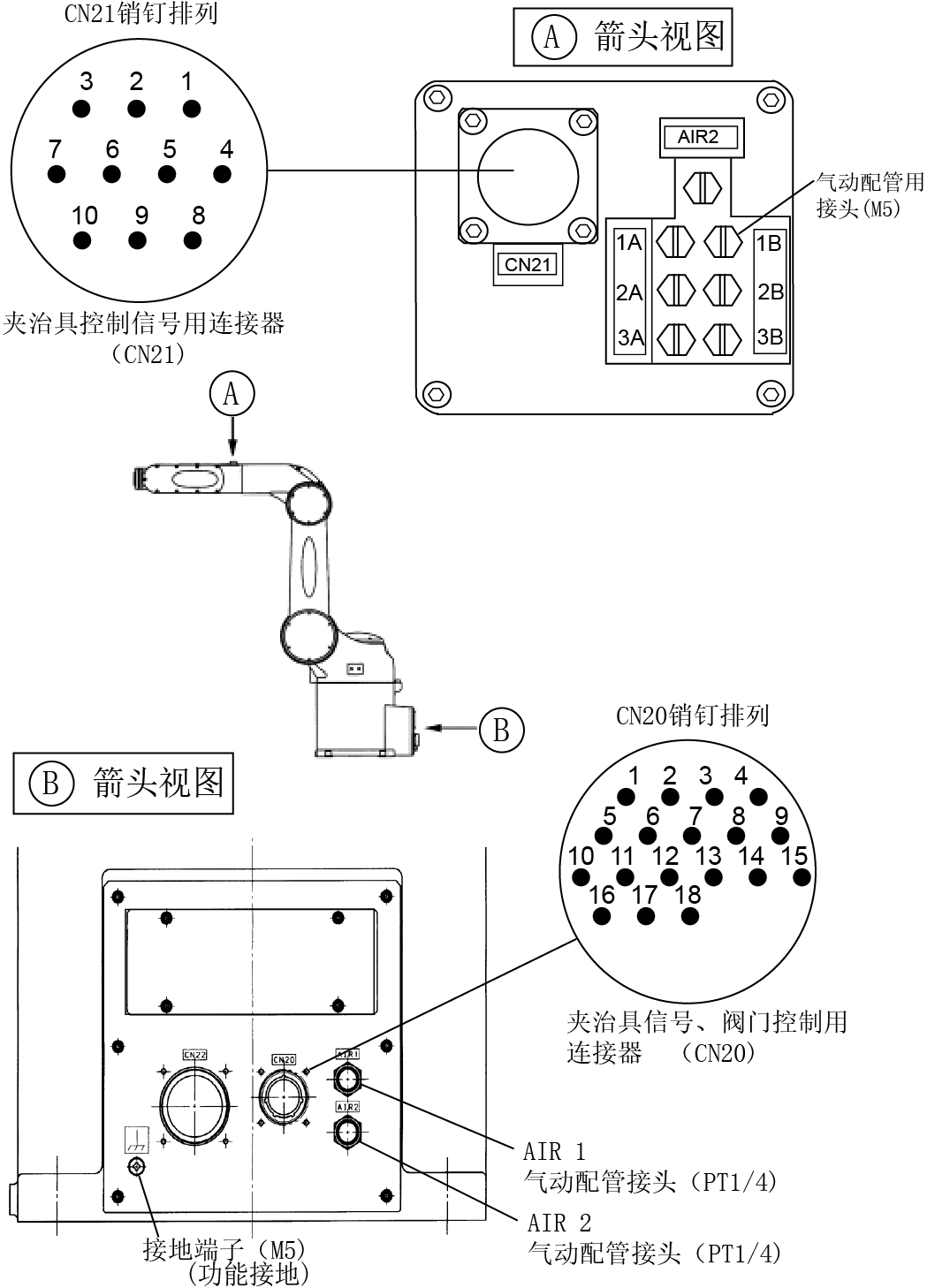

配置图
|
阀信号与供气/排气状态
1A、1B表示配管接头记号。
| 气动配管接头 | 阀信号 | ||||
|---|---|---|---|---|---|
| AIR 1 | 供气 | 排气 | 电磁阀 | 电磁阀 | |
| A | B | ||||
| 1A | 1B | 1 | ON | OFF | |
| 1B | 1A | 1 | OFF | ON | |
| 2A | 2B | 2 | ON | OFF | |
| 2B | 2A | 2 | OFF | ON | |
| 3A | 3B | 3 | ON | OFF | |
| 3B | 3A | 3 | OFF | ON | |
| AIR 2 | - | ||||
CN20的销钉配置与名称
| 销钉 编号 |
信号名称 | |
|---|---|---|
| NPN型I/O （源点输入、汇点输出）控制器 |
PNP型I/O （汇点输入、源点输出）控制器 |
|
| 12 | +24V | 0V |
| 13 | 电磁阀1A（电磁阀1） | |
| 14 | 电磁线圈1B（电磁阀1） | |
| 15 | 电磁阀2A（电磁阀2） | |
| 16 | 电磁线圈2B（电磁阀2） | |
| 17 | 电磁阀3A（电磁阀3） | |
| 18 | 电磁线圈3B（电磁阀3） | |
CN20和CN21的销钉编号对应
CN21的销钉编号1～10和CN20的销钉编号1～10中的相同编号相连接。每条线路的容许电流为1A。
连接器
CN20、CN21中请使用附带的连接器组件。
| 连接器组件选件号 | 选件号 | 型式及选件名 | 外形图 |
|---|---|---|---|
| 410889-003* | 410877-017* （CN20用） |
SRCN6A25-24S（圆形连接器） （日本航空电子工业制造） |
 |
| 410877-018* （CN21用） |
JMLP1610M（L形插头连接器） （第一电子工业制造） |
 |
