电磁阀规格

阀门

切换方式	2位置 双电磁阀 3位置 中位排气 3位置 中位闭合
使用流体	空气
运行方式	信号型
有效截面积(Cv值)	P→A･B：1.116 mm² (0.062) A･B→R：1.188 mm² (0.066)
供油	不供油
使用压力范围	0.2～0.7MPa*
响应时间	15 ms以下（0.5MPa时）
最大运行频率	10 Hz
环境温度	-5～50℃（无结露。使用干燥空气时）

*连接至机器人的气源需在常用压力0.20～0.39MPa的范围内使用。

电磁阀

使用电压	24V+/-10%
消耗电力（电流）	0.5 W(21 mA)
浪涌电压保护电路	稳压二极管

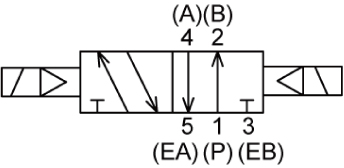

切换方式：2位置 双电磁阀

A和B的电磁阀均OFF时保持位置。

可在VS-050/060/068/087中选择。

A、B	工具侧的配管
P	AIR1的空气供给
EA、EB	至排气口 在净化型中连接在连接器面板的VALVE OUT(AIR2)上。

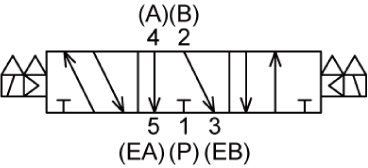

切换方式：3位置 中位排气

A和B的电磁阀均OFF以及电源切断时，定位于中间位置并排出A和B的残压。

可在VS-068/087中选择。

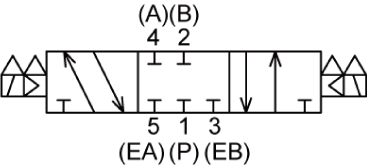

切换方式：3位置 中位闭合

A和B的电磁阀均OFF以及电源切断时，定位于中间位置并保持A和B的残压。

可在VS-068/087中选择。

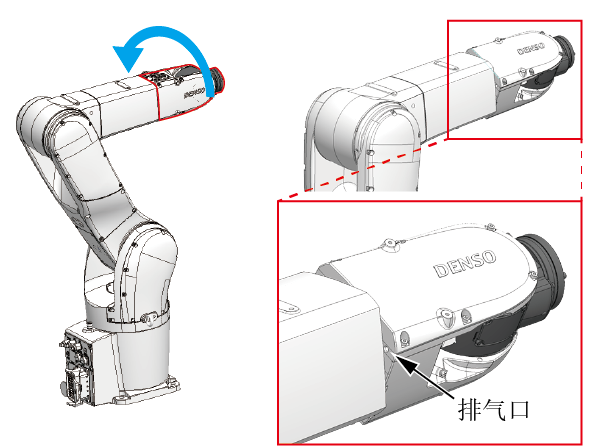

排气端口
