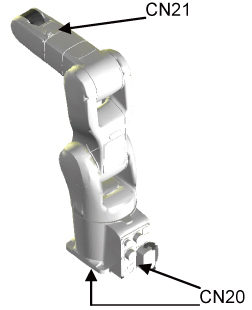

信号线连接器的销钉配置(CN20、CN21)

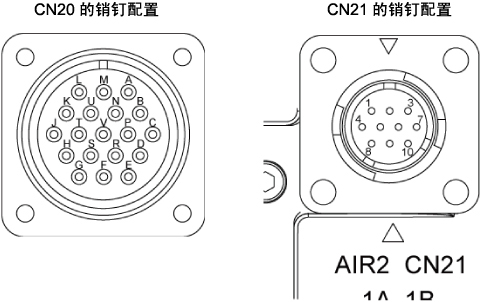

CN20和CN21的销钉排列
CN20和CN21以及电磁阀的配线
| CN20销钉名称 | CN21的销钉名称和电磁阀输入（容许电流量/容许电压） | |
|---|---|---|
| 标准法兰规格 | 通信电缆法兰规格-A时 | |
| A | CN21-1(1.0A/50VAC) | CN21-1(1.0A/50VAC) |
| B | CN21-2(1.0A/50VAC) | CN21-2(1.0A/50VAC) |
| C | CN21-3(1.0A/50VAC) | CN21-3(0.5A/50VAC) |
| D | CN21-4(1.0A/50VAC) | CN21-4(0.5A/50VAC) |
| E | CN21-5(1.0A/50VAC) | - |
| F | CN21-6(1.0A/50VAC) | - |
| G | CN21-7(0.5A/50VAC) | - |
| H | CN21-8(0.5A/50VAC) | - |
| J | CN21-9(0.5A/50VAC) | - |
| K | CN21-10(0.5A/50VAC) | - |
| L | - | - |
| M | 电磁阀+24V：NPN/0V：PNP | 电磁阀+24V：NPN/0V：PNP |
| N | 电磁阀1A | 电磁阀1A |
| P | 电磁阀1B | 电磁阀1B |
| R | 电磁阀2A | 电磁阀2A |
| S | 电磁阀2B | 电磁阀2B |
| T | 电磁阀3A* | 电磁阀3A* |
| U | 电磁阀3B* | 电磁阀3B* |
| V | - | - |
*VS-050/060中不使用。
