RC8機能拡張IPCキット

製品情報

RC8機能拡張IPCキットは下記条件の設置環境で使用してください。

項目 条件
名称 RC8機能拡張IPCキット
寸法 (奥行×高さ×幅) 81.9 mm × 96 mm × 65.9 mm (外形図)
電源電圧 22～30V (電源装置はDC24V)
質量 取付シートなし: 約550g
取付シートあり: 約610g
消費電力 14W
基本構成
  • RJ-45 Ethernet 100/1000BASE-T　2個
  • Display-Port　1個
  • USB 3.0　1個
  • USB 2.0　1個
保護等級 IP20
(盤内で使用してください。)
耐衝撃性

正弦振動 (EN 60068-2-6)

10 ～ 58 Hz: 0.035 mm
58 ～ 500 Hz: 0.5 G (約 5 m/s2)

衝撃 (EN 60068-2-27)

5G (約 50 m/s2) 持続時間: 30 ms
EMC適合性
  • インターフェースへの抵抗はEN 61000-6-2に準拠
  • インターフェースのエミッション（ノイズ放出）はEN 61000-6-4に準拠
周囲温度
  • 運転時: 0～55℃
  • 保管/運送時: -25～65℃
    • 上記範囲外で使用する際は、弊社営業にお問い合わせください。
相対湿度 95 %以下 (結露不可)
保管・運送 保管・運送時の大気湿度と耐衝撃性は、運転時と同じ値を遵守するようにしてください。Industrial PCに適した梱包にすることで、運送時の衝撃への抵抗を向上することができます。
認証 CE

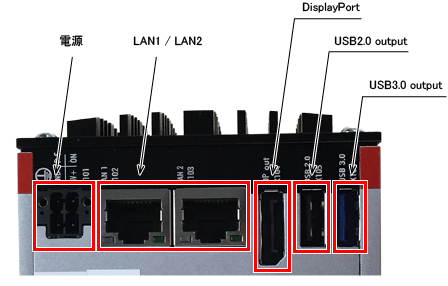

コネクタパネル

電源
電源を供給するコネクタです。
LAN1 / LAN2
ネットワーク接続用コネクタです。EtherNetケーブルを接続します。
DisplayPort
映像信号を伝送する際に使用します。
USB2.0 output
周辺機器をUSBで接続します。 (USB2.0 standard 対応)
USB3.0 output
周辺機器をUSBで接続します。 (USB3.0 standard 対応)

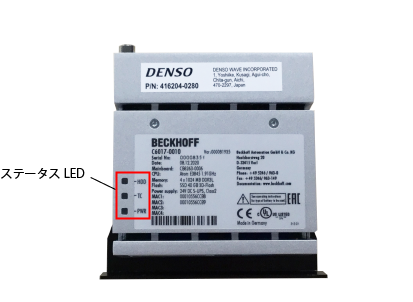

ステータスLED

RC8機能拡張IPCキットは、状態を示すLEDを備えています。

LEDの表示の仕方によるRC8機能拡張IPCキットの状態については下表を参照してください。

ステータスLED 表示 状態
HDD (Hard disk) 赤 記憶装置にアクセス中
TC (TwinCAT) 赤 TwinCAT 停止
青 Configモード（設定モード）
青/赤点滅 Configモード（Fieldbusエラー）
緑 Runモード（運転モード）
緑/赤点滅 Runモード（Fieldbusエラー）
PWR (Power) 緑 Industrial PC 稼働中
黄 稼働停止（シャットダウン）

廃棄時の注意

RC8機能拡張IPCキットはリチウム一次電池を内蔵しています。取り扱いおよび処分する際には注意が必要です。詳細は、"廃棄時の注意"を参照してください。

バッテリの取り外し方については"RC8機能拡張IPCキットのバッテリ交換方法"を参照してください。
