设定项目属性
将现场网络接口模块作为EtherNet/IP Adapter使用时，需要在WINCAPSIII的 “设定项目” 中设定以下参数，发送到COBOTTA。
关于将参数发送到COBOTTA的方法，请参照“请点击此处”。

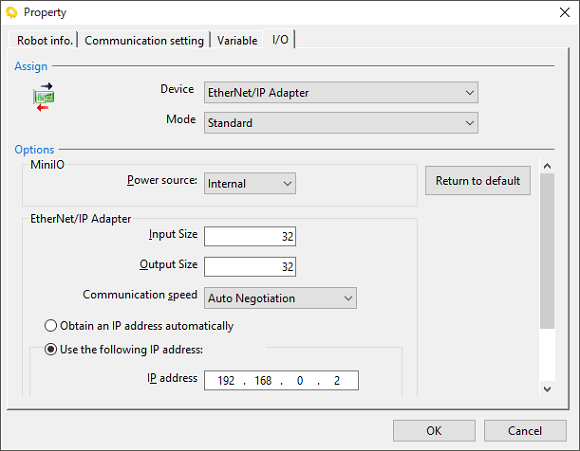

操作路径：[菜单]- [项目] -[属性]- [I/O]
配置模式
装置
| 设定值 | |
|---|---|
| 装置 | EtherNet/IP Adapter |
模式
| 设定值 | |
|---|---|
| 模式 | 标准 |
选件 (MiniIO)
电源
Mini I/O的最大电流容量合计在1.3A以下时，也可进行内部电源供电。
| 设定范围 | 初始值 | |
|---|---|---|
| 电源 |
|
内部 |
选项 (EtherNet/IP Adapter)
输入输出规格
能够以1字节为单位进行输出入的增减，据此确定最大通用输出入位数。输入输出规格请参考“通用输入输出的I/O位数计算方法”设定。
| 设定范围（字节） | 初始值（字节）。 | |
|---|---|---|
| 输入规格 | 5～499 | 32 |
| 输出规格 | 4～500 | 32 |
通信速度
请根据网络的通信设定，选择通信速度。
| 设定范围 | 备注 | 初始值 | |
|---|---|---|---|
| 通信速度 | Auto Negotiation | 根据所连接的设备自动设定 | Auto Negotiation |
| 100M Full Duplex | 100Mbps全双工 | ||
| 100M Half Duplex | 100Mbps半双工 | ||
| 10M Full Duplex | 10Mbps全双工 | ||
| 10M Half Duplex | 10Mbps半双工 |
IP地址
选择利用DHCP自动获取EtherNet/IP使用的IP地址，或指定IP地址。指定时设定详细内容。
| 选项 | 详细设定项目 |
|---|---|
| 自动获取IP地址 | 无 |
| 使用下一个IP地址 |
|
