电动夹治具主画面
操作路径：基本画面-[F9 夹治具]
显示电动夹治具的使用设定画面。

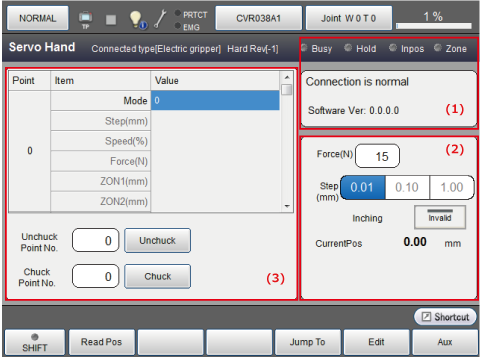

如果按压[F9 夹治具]，则显示以下夹治具画面。
夹治具画面由(1)夹治具的状态显示、(2)手动动作、(3)测点数据显示3个构成。
(1)夹治具的状态显示 |
显示夹治具的动作状态、连接状态、软件版本。 |
|---|---|
(2) 手动动作 |
按压远程TP/虚拟TP的手动操作按钮，则夹治具动作。 也可进行微动作。 |
(3)测点数据显示 |
可以用夹治具动作指中的令HandUnChuck、HandChuck指令进行使用的测点数据设定和动作确认。 |
关于详细内容,请参照电动夹治具指南中的“夹治具画面使用方法”。
