变量画面的显示、变更
操作路径：基本画面 - [F3 变量]
显示、变更变量的值。

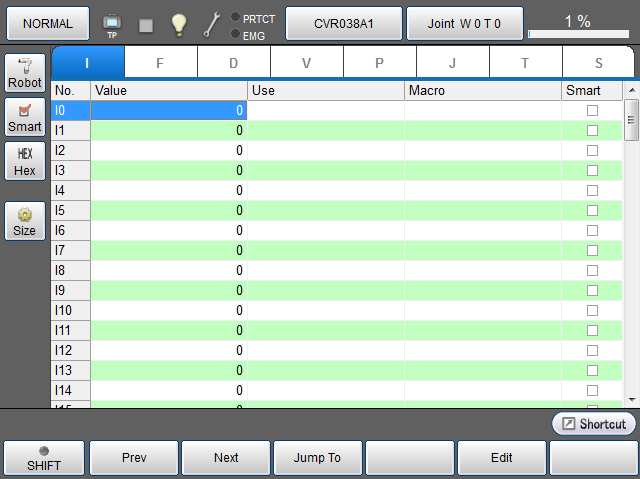

如果按压[F3 变量]，则显示以下的[变量]视窗。
按压需显示变量的标记后，将显示目标变量。
| 功能键以外的键 | |
|---|---|
| [机器人] |
画面右侧显示机器人的当前位置信息。 |
| [选定项] | 在各变量中，仅显示“选定项”选框栏中勾选的变量编号。 |
| [16进制] |
如果该变量可输入16进制数值，则按压该按钮，可切换至16进制显示。 按压按钮时，按钮的蓝色灯亮起。 |
| [设定] |
设定各变量的使用数。按下按钮后，将显示[变量使用数]视窗。 |
| [变量标签] |
按压需显示变量的标记后，将显示目标变量。 |
| 可使用的功能键 | |
|---|---|
| [F1 上一页] | 显示当前显示的变量页面的上一页。 |
| [F2 下一页] | 显示当前显示的变量页面的下一页。 |
| [F3 选择编号] |
选择变量标记中显示的变量后，按压[选择编号]将显示数字键。 使用数字键输入变量编号后按压[OK]，将显示目标变量编号。 所选择的的变量编号的一部分要素反衬显示。 也可通过远程TP/虚拟TP的上下方向光标键进行选择。 |
| [F4 移动] |

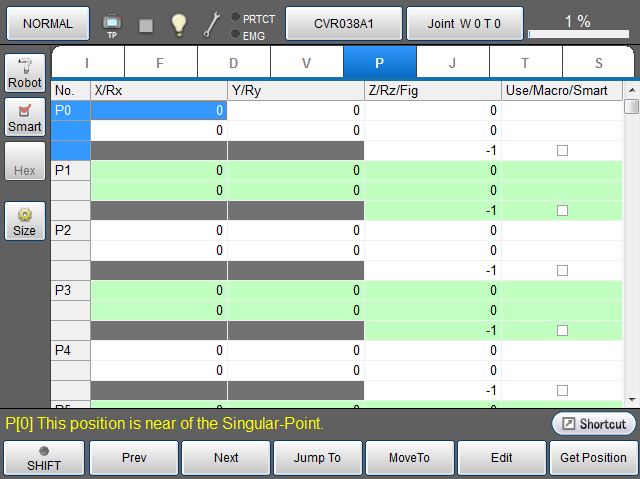

指定变量编号，将机器人手动移动至该指定变量编号中登录的坐标值。 仅为J型、T型、P型变量时，可操作。 |
| [F5 编辑] |
选择需变更数值的变量编号并按压[编辑]，将显示数字键。 使用数字键输入要设定的值后按压[OK]，则值发生变更。 可在T型、P型的各变量中对机器人的动作形态(Fig)进行设定。 选择各变量的Fig，按压[编辑]，则显示[Fig编辑]视窗。 |
| [F6 获取位置] |
获取指定变量的机器人当前位置。 仅为J型、T型、P型变量时，可操作。 |
| [F8 复制] |
复制变量的值。 选择需要复制的变量编号并按压[复制]，则变量复制。 |
| [F9 粘贴] |
粘贴复制的变量。 选择需粘贴的变量编号，按压[粘贴]后可进行粘贴。 |
| [F10 切换显示] |
显示[选项]视窗。 在[选项]视窗中，可切换至“选定项显示”，分别设定每个变量的10进制和16进制显示。 |
| [F11 Robot] | 画面右侧显示机器人的当前位置信息。 |
| [F12 辅助功能] |
显示[菜单]视窗。 设定各变量的使用数。 选择[菜单]中的[变量使用数]后，将显示[变量使用数]视窗。 选择需变更使用数的变量后，按压[F5 编辑]，将显示数字键，使用数字键输入设定数并按压数字键上的[OK]后，即可变更使用数。 按压[变量使用数]视窗中的[OK]按钮可确定变更使用数。 |
