与WINCAPSIII的连接设定

EtherNet连接时

COBOTTA的设定

设定COBOTTA，以使PC(WINCAPSIII)与COBOTTA可通过以太网进行通信。该设定在远程TP/虚拟TP进行。

设定通信权及IP地址。

1

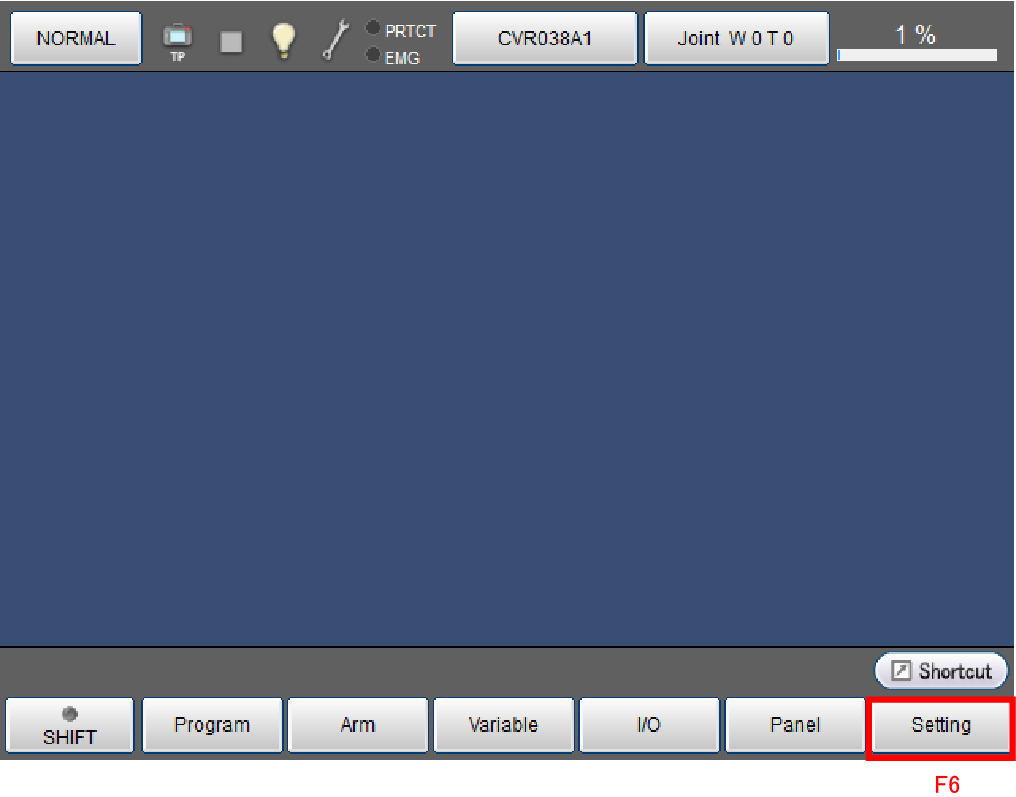

在远程TP/虚拟TP的基本画面按压[F6 设定]。

2

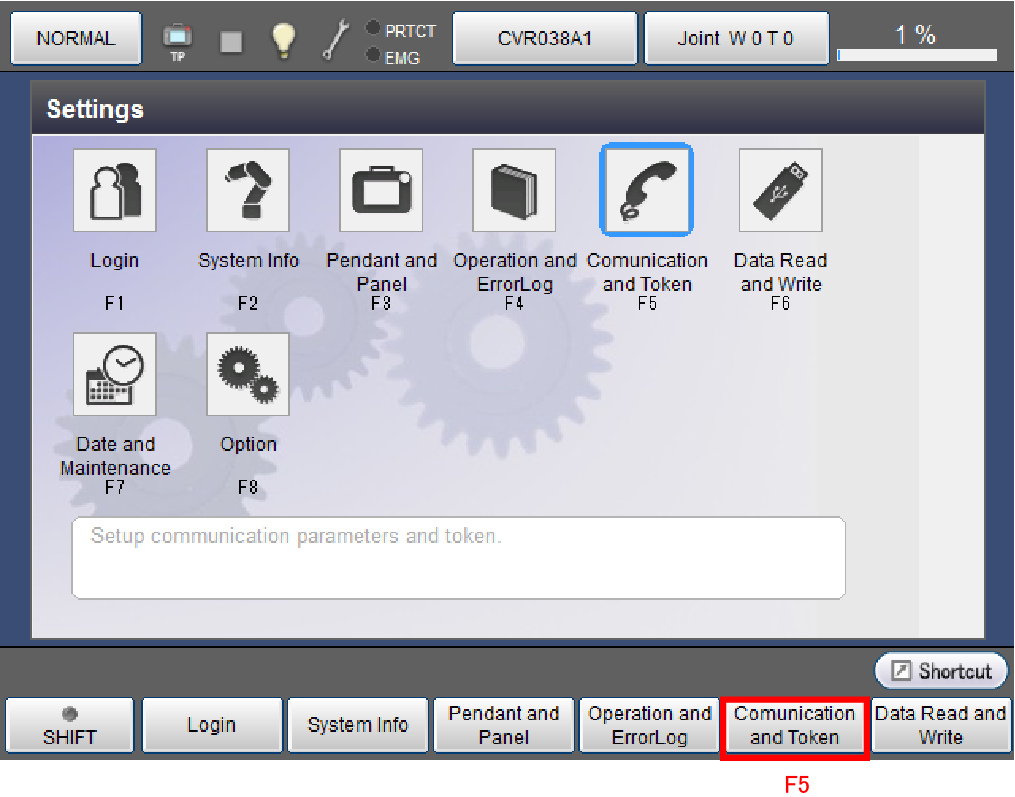

显示“设定(主画面)”视窗，按压[F5 通信和启动权]。

3

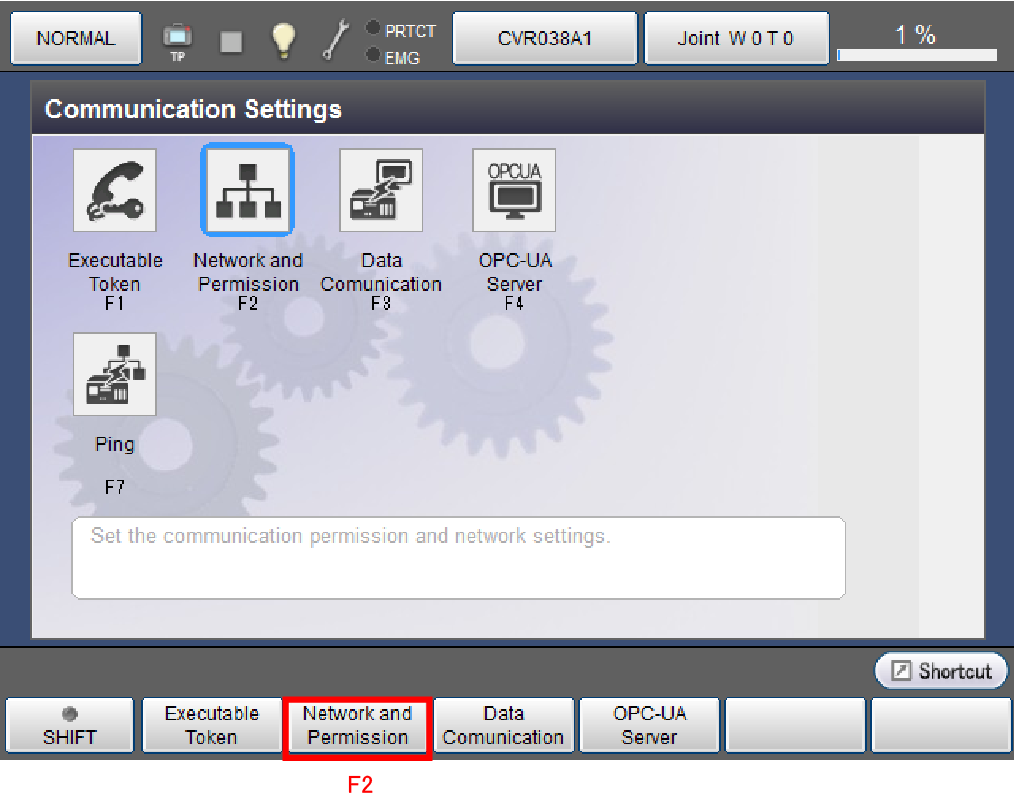

显示通信设定的[菜单]视窗，按压[F2 网络与通信权]。

4

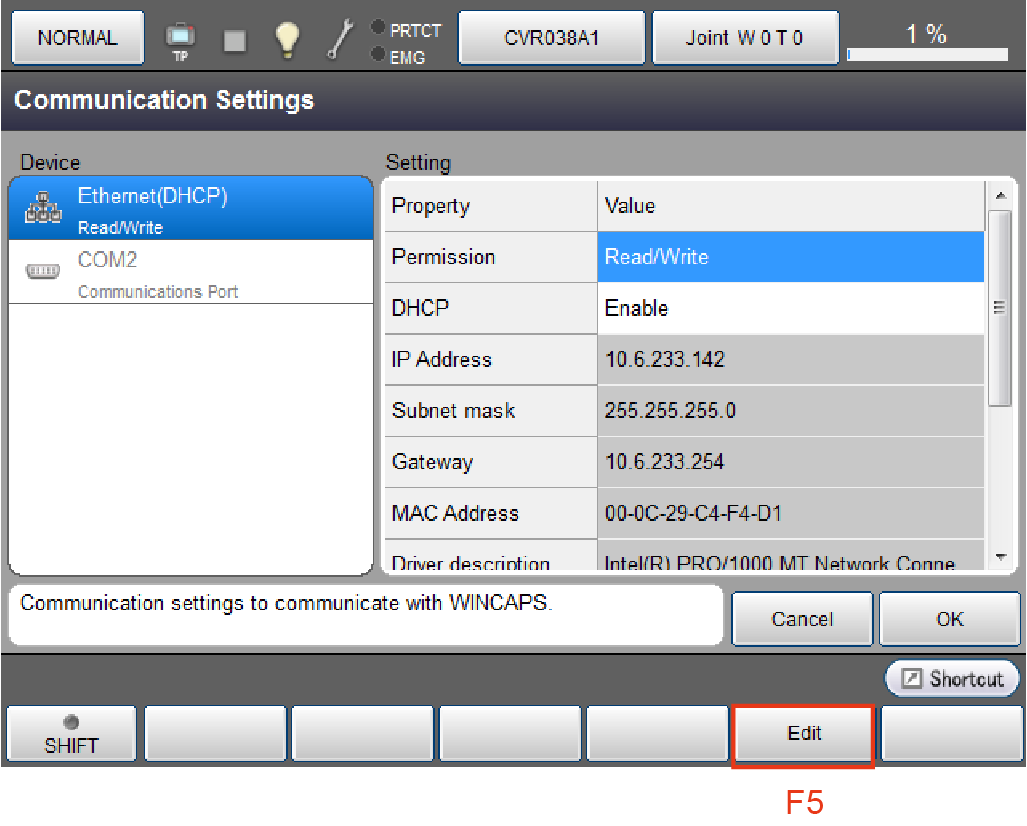

显示[通信设定]视窗。使用光标键或或者直接触摸画面，选择[通信权]。
所选择的部分反衬显示，按压[F5 编辑]。

5

显示系统讯息，选择[可以读入/写入]。

通信权的含义如下所示。使用EtherNet时，需要选择[可以读入/写入]。

• 不能使用：不使用通信端口。
• 只能读入：可在计算机侧读取COBOTTA的数据。不能通过计算机将数据发送至COBOTTA。
• 可以读入/写入：计算机和COBOTTA之间可进行双向数据交换。

选择后按压[OK]。

6

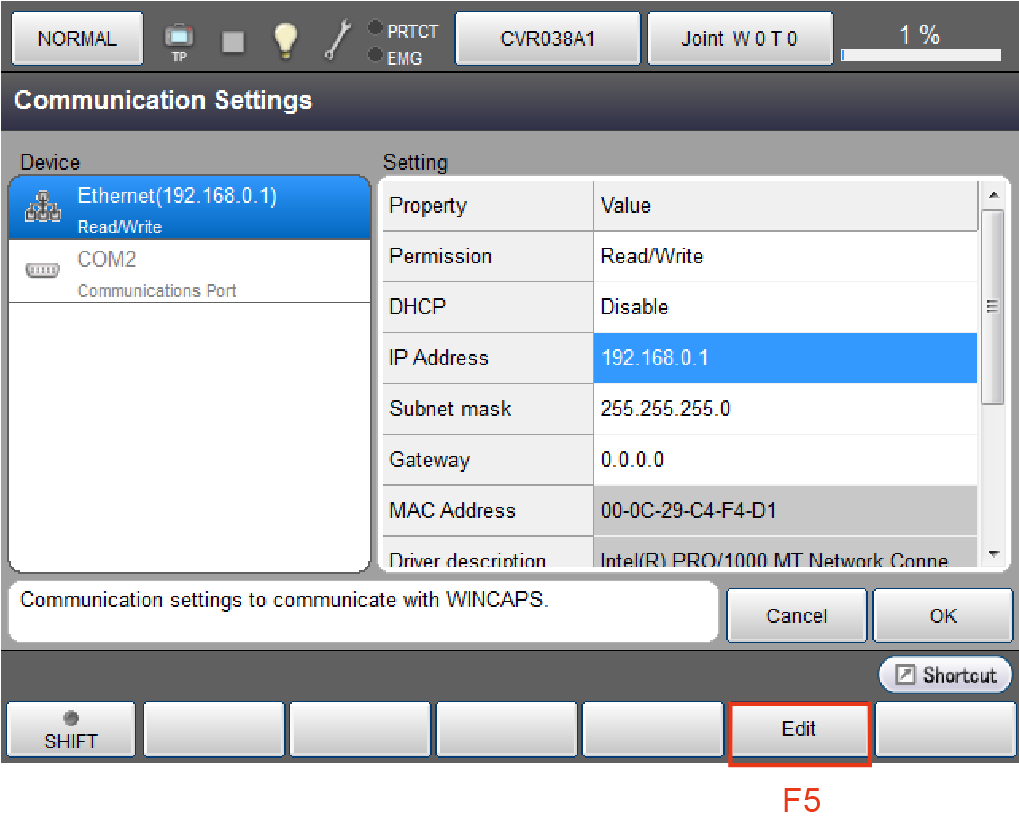

显示返回[通信设定]视窗，使用光标键或或者直接触摸画面，选择[IP地址]。
所选择的部分反衬显示。
按压[F5 编辑]。

7

显示数字键，输入地址。
输入完成后，按压数字键上的[OK]。
按压[OK]后，将返回[通信设定]视窗。

需变更辅助网络屏蔽时，参照步骤6至7的操作方法进行相同变更。

8

按压通信设定画面中的[OK]。
返回至通信设定的[菜单]视窗。

9

按压2次远程TP/虚拟TP中的[Cancel]按钮。
显示返回基本画面。
