COBOTTA用电动真空发生器

电动真空发生器的前端装有安装真空垫的衬垫支架。真空垫及衬垫支架可根据客户的用途更换。

如果变更真空垫，增加衬垫直径，可吸附的工件重量将会增加。但是，COBOTTA主体的可搬运质量有限制，因此请考虑这些因素后再决定吸附的工件。

真空垫的更换

出厂时，带有日本PISCO公司制造的φ20mm 真空垫(VP20PN)。

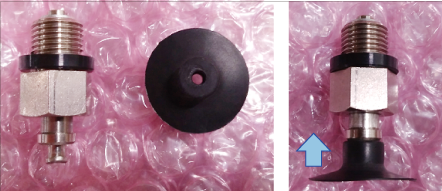

如果是真空垫(VP20PN)系列的真空垫，从衬垫支架前端拆下真空垫，只需嵌入即可更换使用的真空垫。

衬垫支架的更换

出厂时，带有日本PISCO公司制造的衬垫支架(VPF20PN)。

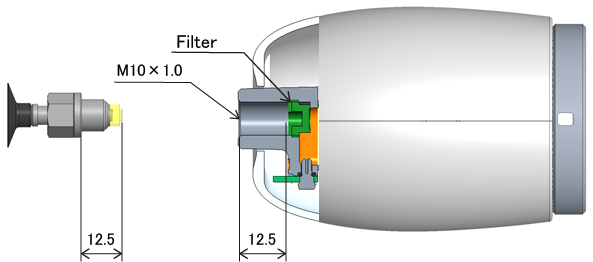

衬垫支架安装部分的构造如下图所示。

尤其是使用弹簧式衬垫支架时，请选择包括行程在内，安装螺丝部长度在12.5mm以内的衬垫支架。如果是可安装在M10×1.0螺丝孔的衬垫支架及真空垫，可直接安装到电动真空发生器。

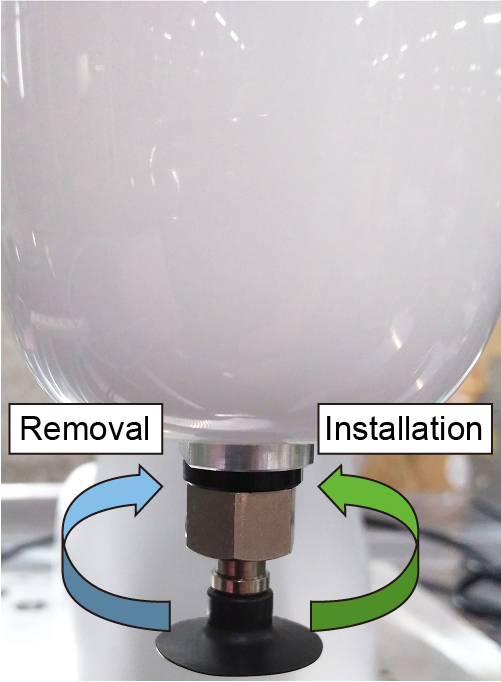

按下图所示的方向转动衬垫支架，可进行拆卸和安装。

安装M10×1.0以外的衬垫支架时，需要转换接头。

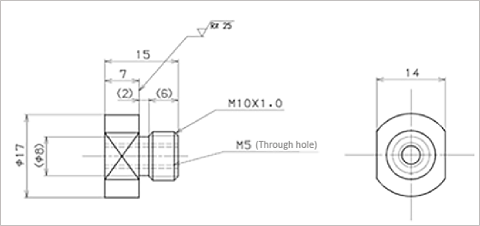

请参考以下图纸制作转换接头。参考图纸中为将M10×1.0转换成M5通孔。
