AF照相机(N10-W02)

此处关于AF照相机(N10-W02)的系统构成进行了表述。

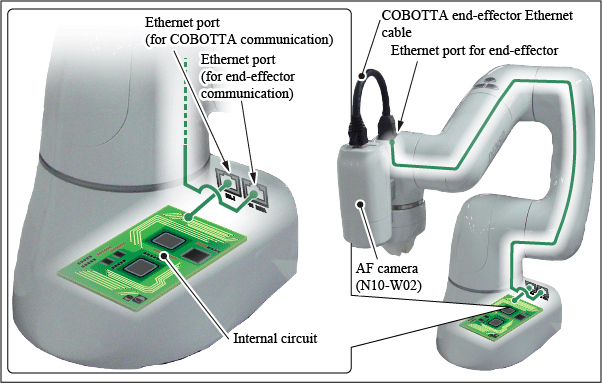

为控制AF照相机(N10-W02),可通过Ethernet电缆将AF照相机(N10-W02)与COBOTTA内部回路进行连接。Ethernet端子(前端通信用)通过COBOTTA内部配线连接到前端Etnernet端子，但不连接到内部回路。

因此，需将Ethernet端子(前端通信用)与Ethernet端子(本体通信用)进行连接。

另外，AF照相机(N10-W02)需要通过Ethernet电缆给运作供应电源(通过Ethernet电缆供电被称为”PoE”)。电源供应通过带PoE供电功能的设备实现。

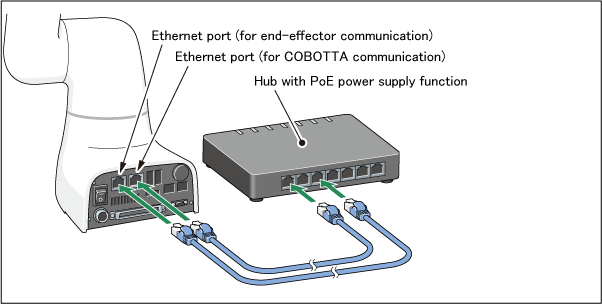

例如，当使用附带PoE供电功能Hub时，如按照下图进行连接，可实现AF照相机(N10-W02)的供电以及Ethernet端子(前端通信用)与Ethernet端子(本体通信用)的连接。

附带PoE供电功能的设备，用户可自由选择自行提前准备。
