ID : 7934
プロジェクトのプロパティ設定
フィールドネットワークインターフェースモジュールをEtherNet/IP Adapterとして使用する場合、WINCAPSIIIの "プロジェクトの設定" にて下記パラメータを設定し、COBOTTAに送信する必要があります。
パラメータのCOBOTTAへの送信方法については、"こちら"を参照してください。

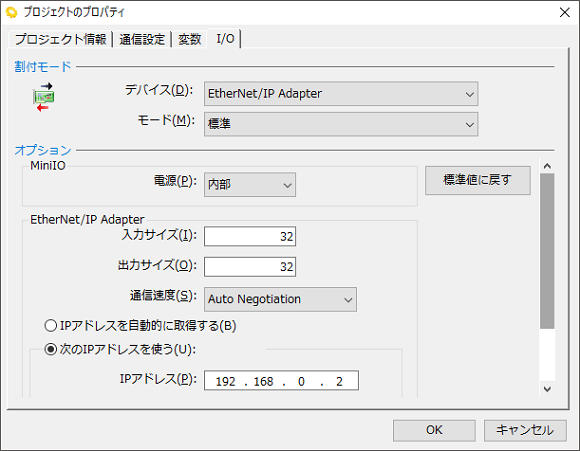

操作経路 : [メニュー] - [プロジェクト] - [プロパティ] - [I/O]
割付モード
デバイス
| 設定値 | |
|---|---|
| デバイス | EtherNet/IP Adapter |
モード
| 設定値 | |
|---|---|
| モード | 標準 |
オプション (MiniIO)
電源
Mini I/Oの最大電流容量合計が1.3A以下の場合、内部電源供給も可能です。
| 設定範囲 | 初期値 | |
|---|---|---|
| 電源 |
|
内部 |
オプション (EtherNet/IP Adapter)
入出力サイズ
1バイト単位で入出力の増減ができ、これにより最大汎用入出力点数が決まります。入出力サイズは、"汎用入出力のI/O点数算出方法" を参考に設定してください。
| 設定範囲 (バイト) | 初期値 (バイト) | |
|---|---|---|
| 入力サイズ | 5 ～ 499 | 32 |
| 出力サイズ | 4 ～ 500 | 32 |
通信速度
ネットワークの通信設定に合わせて通信速度を選択してください。
| 設定範囲 | 備考 | 初期値 | |
|---|---|---|---|
| 通信速度 | Auto Negotiation | 接続している機器に応じて自動的に設定 | Auto Negotiation |
| 100M Full Duplex | 100Mbpsの全二重 | ||
| 100M Half Duplex | 100Mbpsの半二重 | ||
| 10M Full Duplex | 10Mbpsの全二重 | ||
| 10M Half Duplex | 10Mbpsの半二重 |
IPアドレス
EtherNet/IP で使用するIPアドレスをDHCPで自動的に取得するか、または指定するかを選択します。指定する場合には詳細を設定します。
| 選択肢 | 詳細設定項目 |
|---|---|
| IPアドレスを自動的に取得する | なし |
| 次のIPアドレスを使う |
|
