標準フィンガを使用する場合(COBOTTA用電動グリッパのみを取付け)
ここでは、COBOTTA用電動グリッパを含む、フランジに負荷をかけるもの(ワークや配線、配管など)をツール関連部分としています。
COBOTTA用電動グリッパを使用する場合、下記事項の許容範囲を確認する必要があります。
COBOTTA用電動グリッパに工場出荷時に組付いているフィンガを"標準フィンガ"と呼びます。
ツール関連部分の総質量の許容範囲
ツール関連部分の総質量は、下記質量の範囲内にしてください。
なお、ツール関連部分の総質量を計算する際には、COBOTTA用電動グリッパの質量(0.2 kg)を足してください。
-
COBOTTAの手先が下向き(±10 °以内)の場合
0.7 kg まで
-
上記以外の場合
0.5 kg まで
ツール関連部分の重心位置の許容範囲

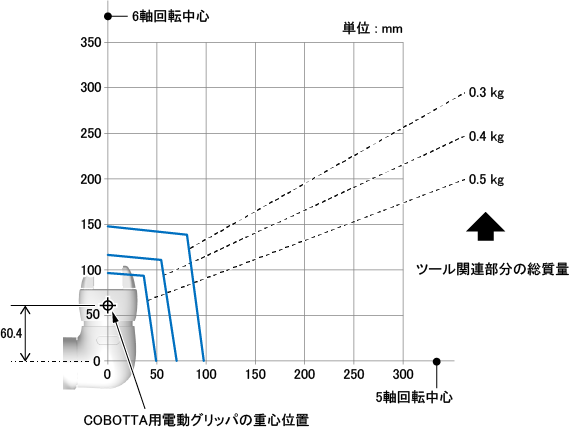

下図は、6軸回転中心と5軸回転中心の交点から、ツール関連部分の重心位置までの距離の許容範囲を、ツール関連部分の総質量別に示した図です。
ツール関連部分の総質量を計算する際には、COBOTTA用電動グリッパの質量(0.2 kg)を足してください。
また、ツール関連部分の重心位置を算出する際は、COBOTTA用電動グリッパも含めて算出してください。
COBOTTA用電動グリッパの重心位置は、6軸の回転中心線上を、5軸回転中心から60.4mm離れた場所にあります。
ツール関連部分の重心位置は、上図の範囲内にしてください。
フィンガ駆動部へ加わるモーメントの許容範囲
フィンガ駆動部へ加わるモーメントは、フィンガとワークの総質量および重心位置、さらには、把持点が関係しています。
下図は、フィンガ駆動部へ加わるモーメントを算出するために必要な値を示したものです。
| Fz | フィンガに加わるZ方向の力 (N) | (*1) |
|---|---|---|
| Fy | フィンガに加わるY方向の力 (N) | |
| Fx | フィンガに加わるX方向の力 (N) | |
| Fg | 把持するときに指定するCOBOTTA用電動グリッパの把持力 (N) | |
| Lg | フィンガ取付け面から把持点までの距離 (mm) | |
| Hg | フィンガ駆動部の中心から把持点までの距離 (mm) | |
| Lc | フィンガ取付け面からフィンガとワークの重心位置までの距離 (mm) | (*2) |
| Hg | フィンガ駆動部の中心からフィンガとワークの重心位置までの距離 (mm) | |
| Mp | フィンガに加わるピッチングモーメント (N·mm) | |
| My | フィンガに加わるヨーイングモーメント (N·mm) | |
| Mr | フィンガに加わるローリングモーメント (N·mm) | |
|
||
上図の、Mp、My、Mrが許容範囲内であるかを確認する必要があります。
また、上図の値から、フィンガ駆動部へ加わる等価荷重の合計 (以下 "Fz(total)")を算出し、Fz(total)が許容範囲内であるかを確認する必要があります。
Mp、My、MrおよびFz(total)の算出式及び、許容範囲は下記のとおりです。下記の許容範囲を超えないようにしてください。
| 式 | 最大許容値 |
|---|---|
| Mp=(13.0+Lc)×Fy+7.5×Fz+(13.0+Lg)×Fg×1.5 | 1600 (N·mm) |
| My=(13.5+Hc)×Fy+7.5×Fx+(13.5+Hg)×Fg×1.5 | 1300 (N·mm) |
| Mr=(13.5+Hc)×Fz+(13.0+Lc)×Fx | 2000 (N·mm) |
| Fz(total)=Fz+1.19×Fx+0.38×Mr+0.48×Mp+0.58×My | 770 (N) |
なお、上記許容値を超えないような把持点が、実際に、どれくらいの範囲にあるのかを示した図を後述の"把持点の範囲について"に掲載しております。そちらも参考にしてください。
フィンガの寸法図については、"フィンガの取付け寸法図"を参照してください。
把持点の範囲について
下図は、フィンガ駆動部の中心から把持点までの距離の範囲を示したものです。
上記4つの許容範囲を超えないようにするためには、把持点は下図の範囲内に位置させることが必要です。
実際には、上記4つの許容範囲を超えないことが重要ですので、下図は、把持点の位置を、フィンガ駆動部の中心からどれだけ離すことができるかを把握するための参考図としてご活用ください。
ワークの幅の範囲
標準フィンガが限界まで開くと、フィンガ間の距離は30mmになります。
ワークの幅(フィンガでつかむ部分の幅)は、上記の30mmより1mm以上小さい値、すなわち29mm以下である必要があります。
電動グリッパはワークの把持状態(把持したかどうか)を検出することができます。しかし、ワークの幅が29mm以下ではない場合、把持状態を正しく検出できない可能性があります。
