Mini I/Oケーブルの配線

ここでは、Mini I/Oケーブルの各信号線と、Mini I/Oコネクタの端子番号が、どのように対応しているかについて記載しています。

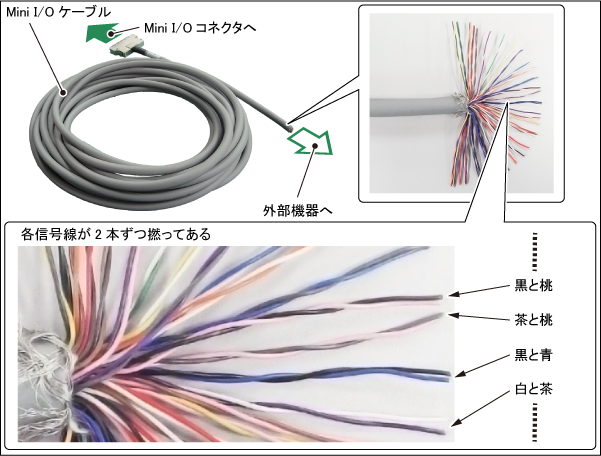

Mini I/Oケーブルの被覆をはがすと、下図のように、信号線が2本ずつ撚ってあることがわかります。また信号線にはそれぞれ色がついています。

撚ってある信号線の色を見てみると、同じ色どうしで撚られておらず、また、同じ色の組もありません(例えば、茶と桃の組は1組だけです)。

このことは、ある信号線において、その信号線自身の色と、一緒に撚られている信号線の色がわかれば、その信号線が、Mini I/Oコネクタのどの端子につながっているかがわかる、ということを意味します。

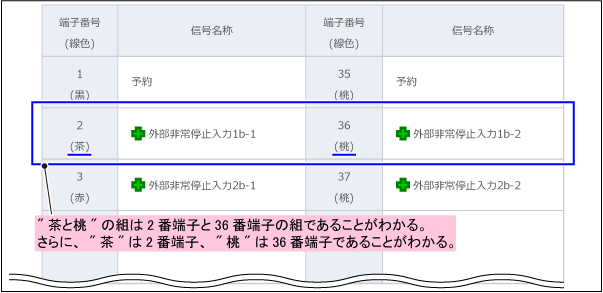

"I/O割付"の表では、色の組ごとに1行づつ記載しています。

例えば、上の表では、1番端子と35番端子にそれぞれつながっている、信号線どうしが撚られており、続いて、2番端子と36番端子にそれぞれつながっている、信号線どうしが撚られていることを表しています。

実際に、Mini I/Oケーブルの茶と桃の組の信号線を見つけた場合、それは、2番端子と36番端子につながっている線であることがわかります。さらに、茶は2番端子、桃は36番端子につながっていることがわかります。
