ID : 4152

視覚メニューの表示

操作経路：基本画面 - [F8 視覚]

視覚のメニューを表示します。

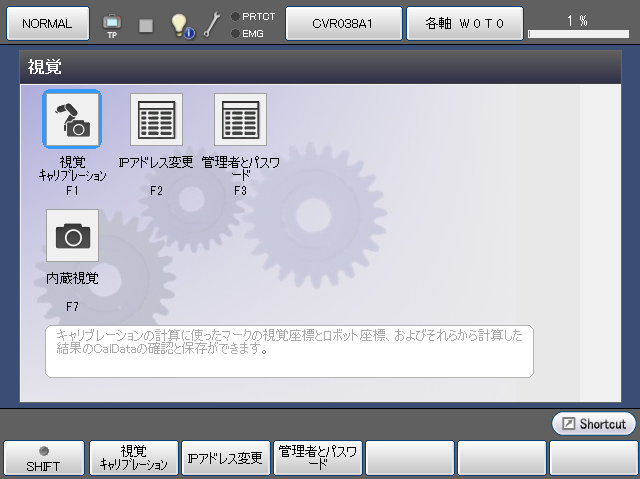

[F8 視覚]を押すと、次のような[視覚]ウィンドウが表示されます。

使用可能なファンクションキー
[F1 視覚キャリブレーション]	数値入力による視覚キャリブレーションを行います。詳細は、機能ガイドの "数値入力による視覚キャリブレーション手順" を参照してください。
[F2 IPアドレス設定]	AFカメラ(N10-W02)のIPアドレスとサブネットマスクの閲覧/編集ができます。 AFカメラ(N10-W02)とCOBOTTAを別IPセグメントにする場合は、先にカメラのIPアドレスを設定してください。先にCOBOTTAのIPアドレスを設定するとカメラに接続できなくなります。ユーザレベルがプログラマの場合は閲覧のみ可能です。メンテナ以上の場合のみ編集できます。
[F3 管理者とパスワード]	AFカメラ(N10-W02)の管理者名とパスワードの閲覧/編集ができます。キヤノン社の設定ツールを使用して、管理者名とパスワードを変更した後にTPアプリにて変更内容を入力してください。キヤノン社の設定ツールとTPアプリの管理者名とパスワードが一致しない場合はカメラと接続できなくなります。ユーザレベルがメンテナの場合のみ閲覧/編集ができます。
[F7 内蔵視覚]	内蔵視覚の画像を表示します。

"VRC設定"のカメラ種類が「Canon」に設定されていない場合は、視覚メニューの[F2 IPアドレス設定]、[F3 管理者とパスワード]は表示されません。

カメラ種類を「Canon」にするには、"VRC設定" のパラメータ56番(カメラ種類)を [1:Canonカメラ] に設定してください。
