外形(動作範囲)一覧

ここでは、COBOTTAの製品群を、次のような分類に分け、各製品の外形図の参照先を記載しています。

• COBOTTA本体
• 付属品
• オプション品

COBOTTA本体

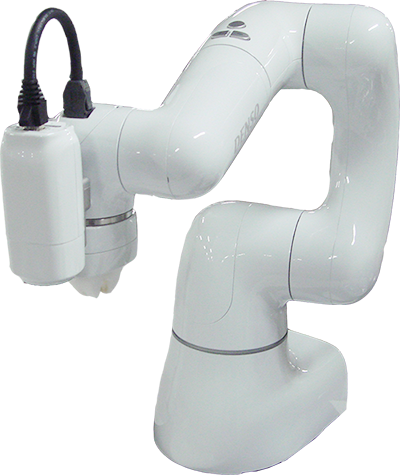

COBOTTA本体の外形図および動作範囲は"こちら(PDF:543KB)"。

COBOTTA用電動グリッパを取付けた時の外形図と、AFカメラ(N10-W02)を取付けた時の外形図も記載しています。
COBOTTAの外形は、滑らかな曲線になっています。

付属品

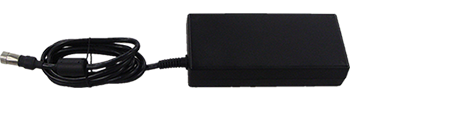

ACアダプタの外形図は"こちら(PDF:291KB)"。

ACアダプタは、各国用のACケーブルを接続して使用します。ACケーブルはオプション品になっています。COBOTTAをご購入時に、ご使用する国のコンセント形状にあったACケーブルを選択してください。

ACアダプタはEU用とEU以外の国で形状が異なります。EU用のACアダプタの外形図は "こちら (PDF: 89KB)"。

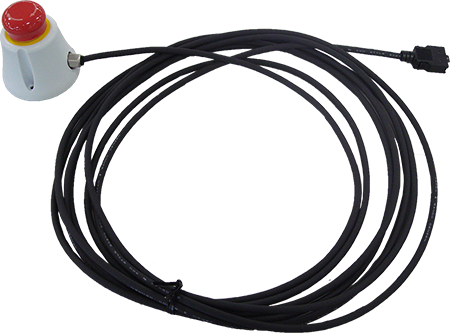

非常停止ボックスの外形図は"こちら(PDF:242KB)"。

ダミーコネクタ(I/O)の外形図は"こちら(PDF:154KB)"。

オプション品

ACケーブルの外形図は"こちら(PDF:291KB)"

COBOTTAをご購入時に、ご使用する国のコンセント形状にあったACケーブルを選択してください。

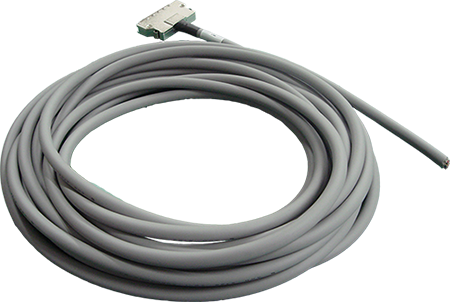

Mini I/Oケーブルの外形図は"こちら(PDF:160KB)"。



VGA中継ケーブルの外形図は"こちら(PDF:163KB)"。

COBOTTA手先Ethernetケーブルの外形図は"こちら(PDF:158KB)"。

COBOTTA用電動グリッパ

COBOTTAにCOBOTTA用電動グリッパを取付けた時の外形図は"こちら(PDF:543KB)"。

フィンガの取付け寸法図は"こちら"。

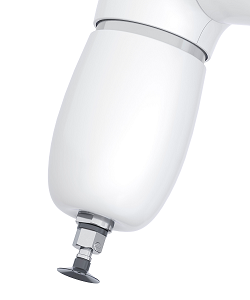

電動バキュームの外形図は"こちら(PDF:92KB)"。

AFカメラ(N10-W02)

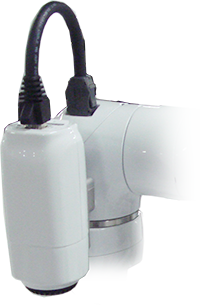

COBOTTAにAFカメラ(N10-W02)を取付けた時の外形図は"こちら(PDF:543KB)"。
出荷時期によって、AFカメラ(N10-W02)の取付け位置が異なります。寸法の詳細は、外形図のPDFに記載してあります。

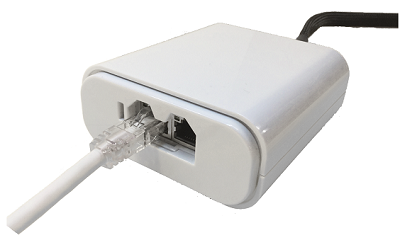

フィールドネットワークインターフェースモジュールの外形図は"こちら(PDF:272KB)"。

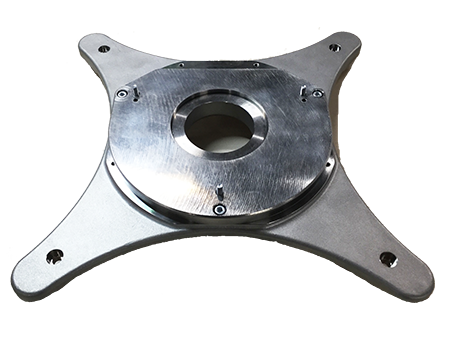

ベースプレート 上/下の外形図は"こちら(PDF:272KB)"。
