ATI Industrial Automation製の力センサを使用する場合
システム構成

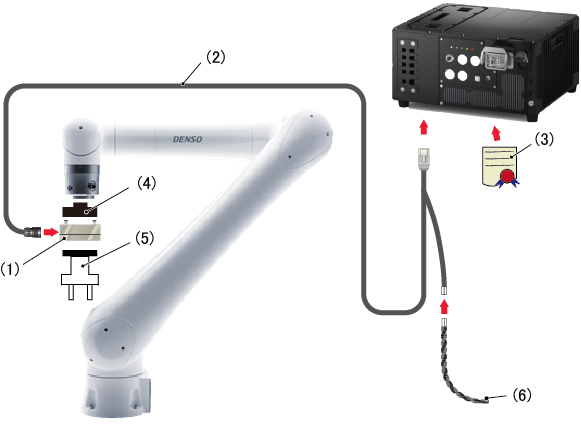

下図に、ATI Industrial Automation製の力センサを使用する場合のシステム構成図を示します。
電源の選定などについては、使用する力センサ Axiaシリーズの取扱説明書を参照してください。取扱説明書は、ATI Industrial Automationのホームページ よりダウンロードできます。
ATI Industrial Automationの製品
| 番号 |
構成品 |
内容 |
|---|---|---|
| (1) |
力センサ Axiaシリーズ |
Axiaシリーズは、ATI Industrial Automation製の力センサです。 |
| (2) |
専用ケーブル |
Axiaシリーズに接続する専用のケーブルです。 |
デンソーウェーブの製品
| 番号 |
構成品 |
内容 |
|---|---|---|
| (3) |
力センサ有コンプライアンス機能ライセンス |
力センサ有コンプライアンス機能を使用するために必要なソフトウェアライセンスです。 "組付"ライセンスは、工場出荷時にあらかじめ機能を有効にして出荷します。 "ライセンス"のみは、既にご購入済みのロボットセットにて、機能を使用する場合にご注文ください。
|
お客様手配品
| 番号 |
構成品 |
内容 |
|---|---|---|
| (4) |
力センサ取り付け用ステー |
力センサを取り付けるためのステーです。 COBOTTA PROのフランジ面については、"ツールの取付け" を参照してください。 |
| (5) | ツール |
力センサに取り付けるツールです。 |
| (6) |
電源(DC24V) |
Axiaへ電力を供給するための電源装置です。 |
セットアップ手順
1
ロボットに力センサなどを取り付けます。
2
Axiaに専用ケーブルを接続します。
3
専用ケーブルのRJ45コネクタをロボットコントローラのEtherCATコネクタ接続します。
4
専用ケーブルに電源(DC24V)を接続します。
以上でセットアップは完了です。
