ペンダント非常停止出力

スマートTPの非常停止ボタンの状態をリレーを介して出力します。
出荷時は、信号の電源として内部電源を使用しています。内部電源使用時にコントローラ電源がOFFの場合、非常停止ボタンの状態にかかわらず常に接点が開放状態となります。信号の電源を外部電源に変更する場合は、弊社営業へお問い合わせください。

使用する端子

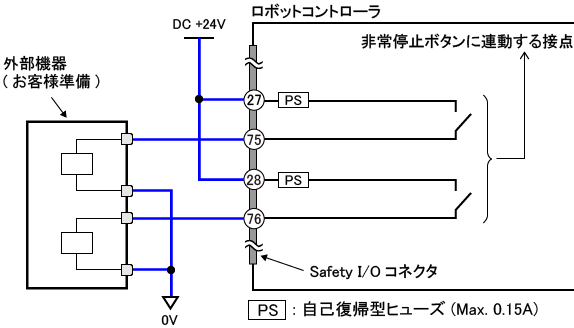

回路図

機能の説明

スマートTPの非常停止ボタンの状態と、上図の非常停止ボタンに連動する接点の状態との関係を下記に示します。
