ID : 17403
イネーブルSW出力
スマートTPのイネーブルスイッチの状態をリレーを介して出力します。コントローラ電源がOFFの場合、イネーブルスイッチの状態にかかわらず常に接点が開放状態となります。
イネーブルSW出力で使用しているリレーは、故障診断を行っていません。使用する際は、お客様の使用方法に応じた適切な対策を講じてください。
使用する端子
| 端子番号 | 信号名称 | |
|---|---|---|
| 系統1 | 25 | イネーブルSW出力 1-1 |
| 73 | イネーブルSW出力 1-2 | |
| 系統2 | 26 | イネーブルSW出力 2-1 |
| 74 | イネーブルSW出力 2-2 |

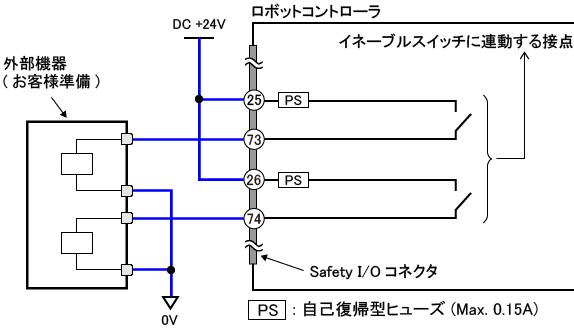

回路図
機能の説明
スマートTPのイネーブルスイッチの状態と、上図のイネーブルスイッチに連動する接点の状態との関係を下記に示します。
| スマートTPのイネーブルスイッチ | イネーブルスイッチに連動する接点 |
|---|---|
| ON (正常にイネーブルスイッチが押されている状態) | 短絡 |
| OFF | 開放 |
