ロボットコントローラの設置

1

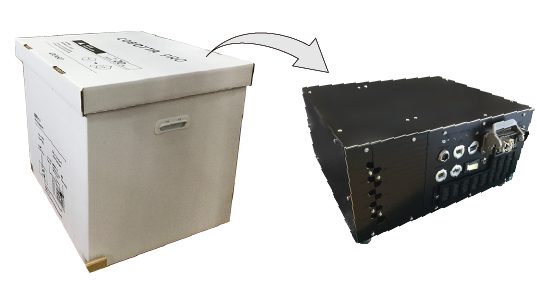

ロボットコントローラを開梱します。

2

ロボットコントローラを設置場所に運搬します。

3

ロボットコントローラを接地します。

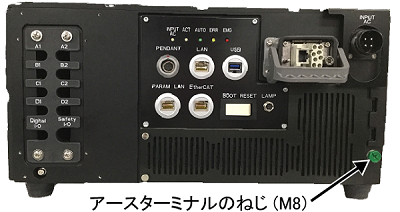

ロボットコントローラのアースターミナルには、ねじ (M8) が組付いています。このねじを使用して接地します。
接地する際の接地線は、太さが5.5 mm²以上の銅製の線をご使用ください。
設置工事の種類はD設置工事 (接地抵抗100 Ω以下) としてください。

接地線を外す場合は、AC電源ケーブルを外した後に行ってください。
