电缆的扣夹方法

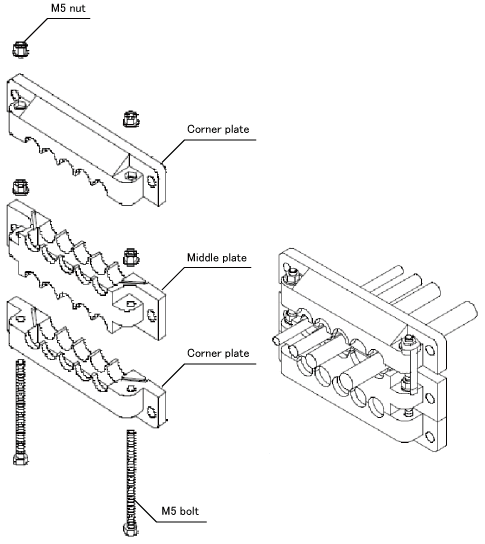

以下表示使用了多引出板的电缆扣夹的步骤。
1
将盘根放入棱角盖板和中间盖板的沟槽。
- 附带盘根
| 型式 | 适用电缆直径 | 适用示例 |
|---|---|---|
| EMSP0 | 无孔 | 未使用处的外壳 |
| EMSP4 | φ4-φ6 | STO电缆 |
| EMSP6 | φ6-φ8 | 电源电缆、Safety I/O电缆 |
| EMSP8 | φ8-φ10 | 智能TP电缆 |
| EMSP10 | φ10-φ12 | HAND I/O电缆 |
- 多孔电缆引出板组件(另售)
用于通信模块选件的电缆
| 选件名 | 选件号 |
|---|---|
| 多孔电缆引出板组件(MC9控制器保护箱) | 414880-086* |
将EMS用密封垫装入本体时，请注意以下事项。
- EMS用密封垫从槽的外侧装入，最后再装入中央密封垫(参照图1)。
- 装入EMS用密封垫后，请注意不要提起或卷入安装在本体上的细长密封垫端部(参照图2)。
2
将M5螺栓放入棱角盖板的六角沟槽部位(放入螺栓，使螺栓头部沉入槽部)。
3
将电缆穿过棱角盖板和中间盖板的盘根的R部位并上下夹紧。
4
将M5紧固螺母安装至M5螺栓。
5
使用螺丝钳拧紧棱角盖板和中间盖板直至无间隙。
紧固扭矩为2.0-2.3 [N・m]。
6
将电缆穿过中间盖板和棱角盖板的盘根的R部位并上下夹紧。
7
将M5紧固螺母安装至M5螺栓。
8
使用螺丝钳拧紧中间盖板和棱角盖板直至无间隙。
紧固扭矩为2.0-2.3 [N・m]。
9
装配后，将电缆穿过控制器保护箱(MC9)的四角部的开口，将M6螺钉穿过密封垫圈，从正面紧固。
紧固扭矩为5.0-5.5 [N・m]。
