MC9系列的收纳方法

将控制器收纳至控制器保护箱(MC9)并进行配线的步骤如下所示。

请在设备未供电的状态下作业。

在此以MC9系列控制器为例说明。

推荐力矩 : M3:0.6N･m、M4:1.5N･m、M5:3N･m、M6:5N･m

1

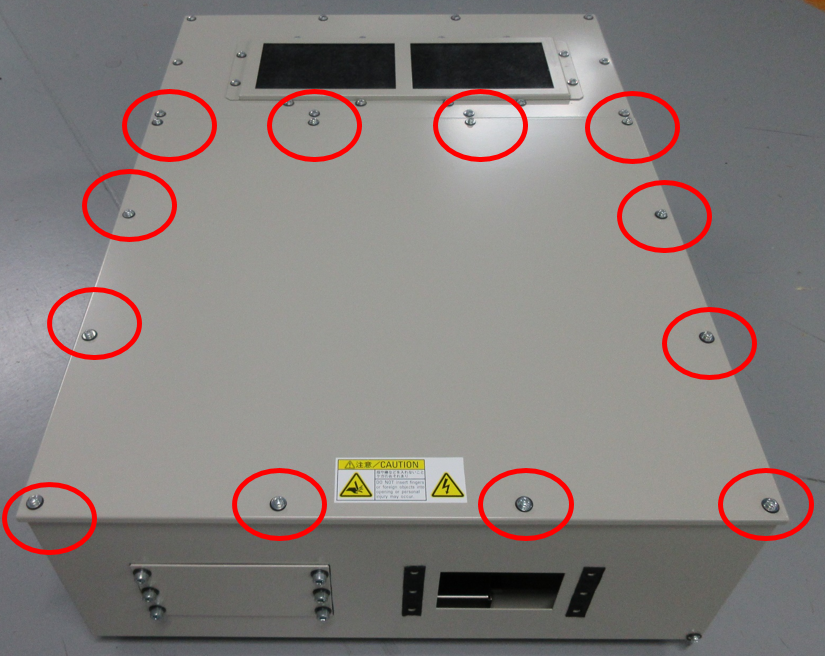

拆下12颗顶板B的M4螺钉，取下顶板。

2

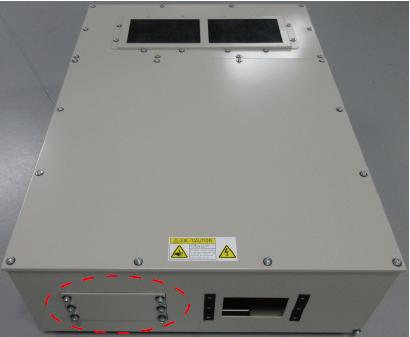

使用11根以上的电缆时，拆下虚线部的方孔固定板。

请购买选件的多孔电缆过线板组件，进行安装。

• 多孔电缆过线板组件(另售)

选件名	选件号
多孔电缆过线板组件(MC9控制器保护箱)	414880-086*

3

拆下端子台盖板(钣金)后，再拆下端子台盖板(塑料)。

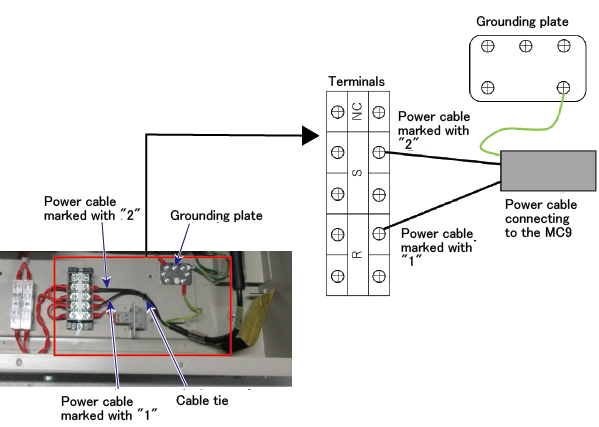

如图所示，将已加工的电源电缆配线至端子台。(M4螺钉)

关于加工，请参照“电源电缆的加工”。

配线后，用捆扎带固定电线，按原样安装端子台盖板(塑料)和端子台盖板(钣金)。

　　

4

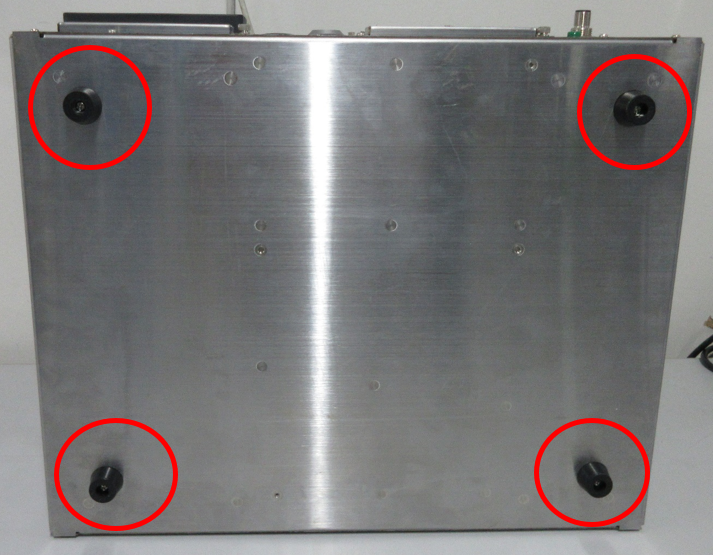

将MC9系列控制器底面的4个橡胶垫脚全部拆下。

5

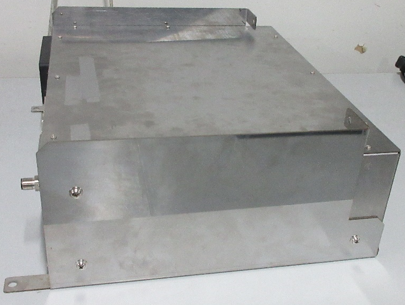

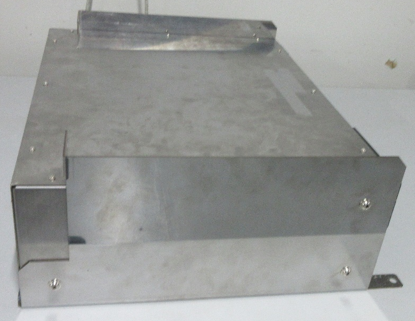

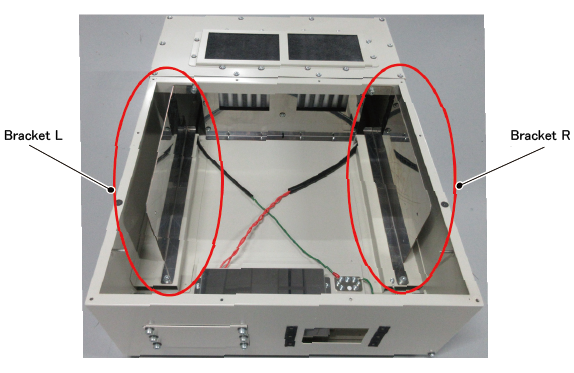

如图所示，在MC9系列的左侧面安装控制器固定托架L，在右侧面安装控制器固定托架R。

使用控制器保护箱(MC9)附带的M5螺丝固定。

MC9系列左侧面	MC9系列右侧面

6

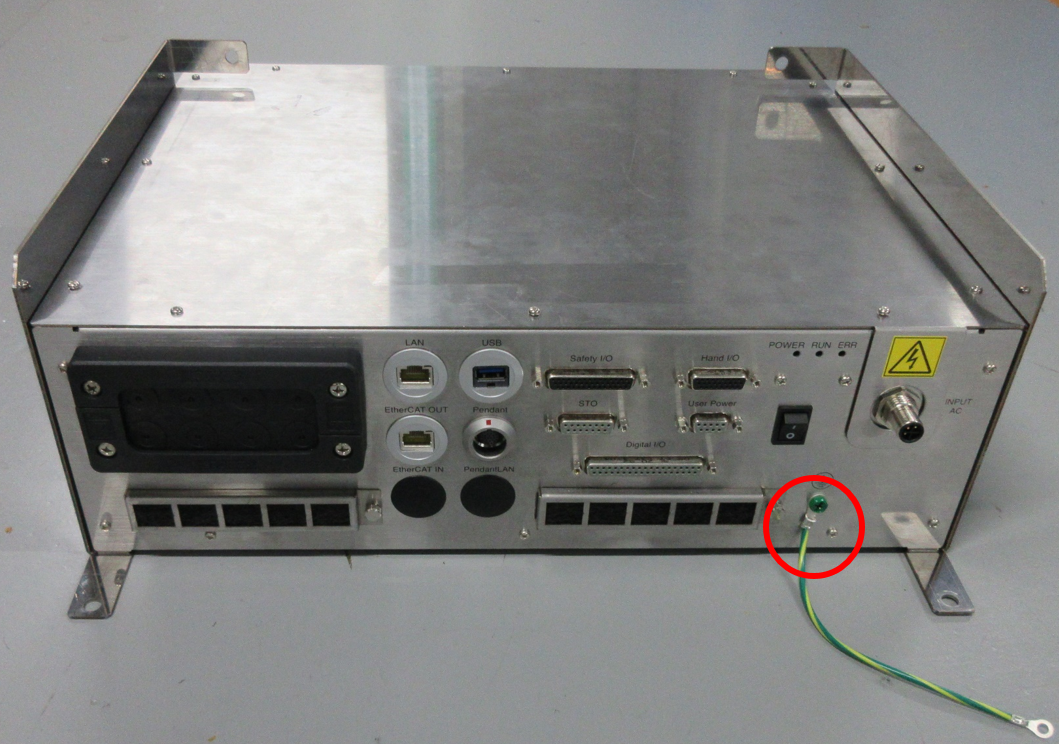

将FG配线束安装至○部位的接地部。

7

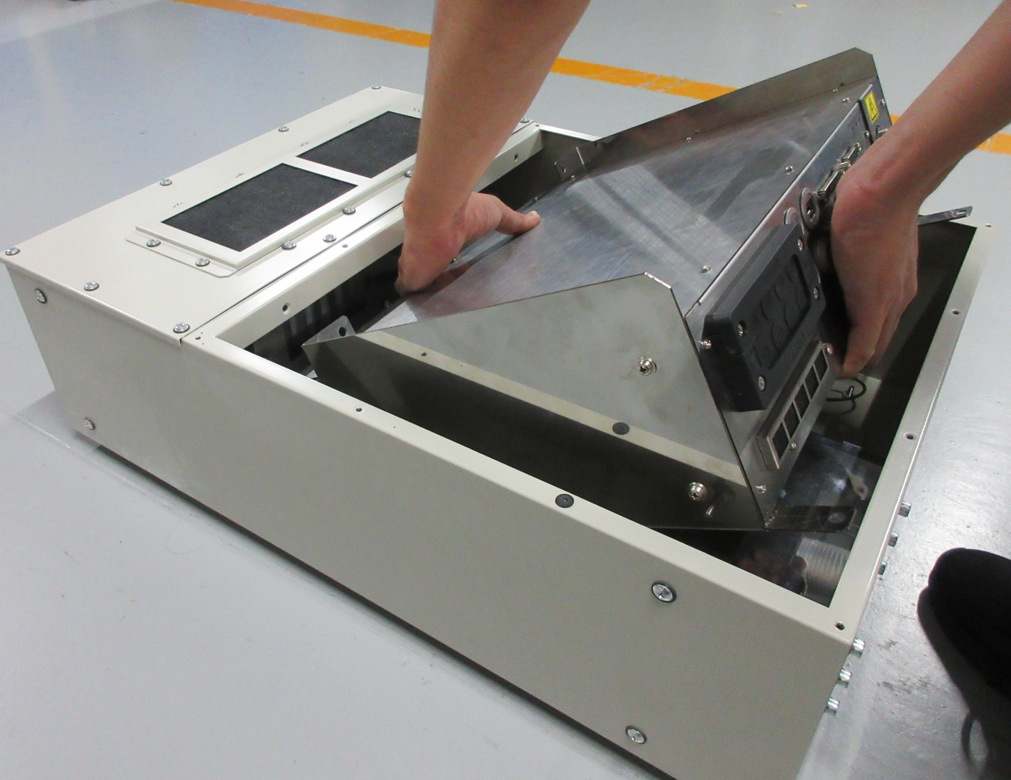

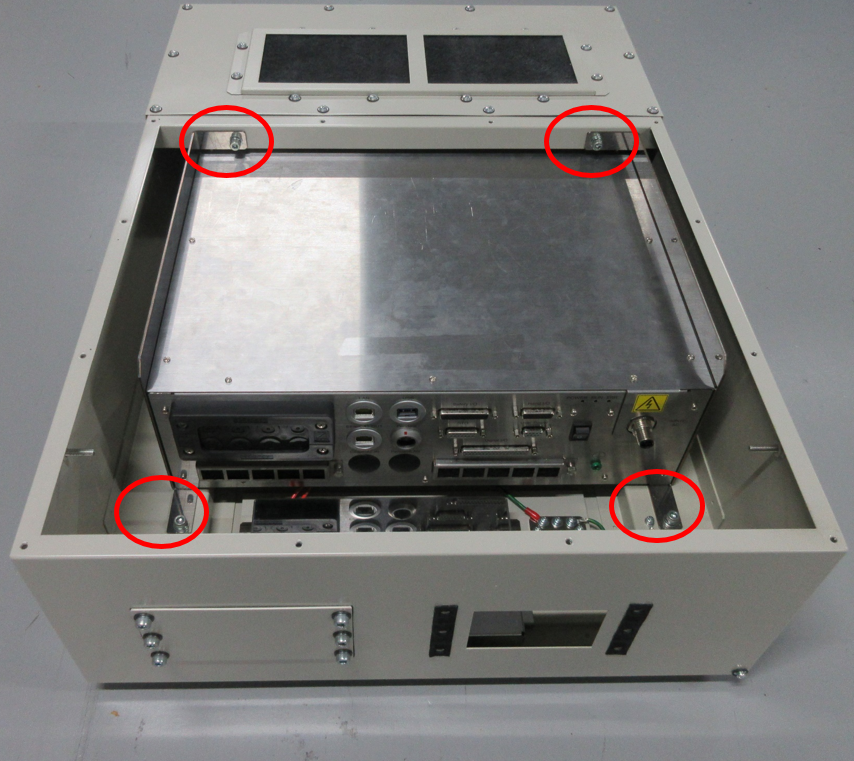

如图像所示，将MC9系列收纳在保护箱内。

然后，使用M6螺栓固定4处托架安装孔。

9

从同箱包装品的多引出板EMS10的孔穿过各种电缆，安装在MC9系列上。

多引出板的安装请参照“电缆的扣夹方法”。

10

将MC9侧的电源电缆连接到MC9系列。

11

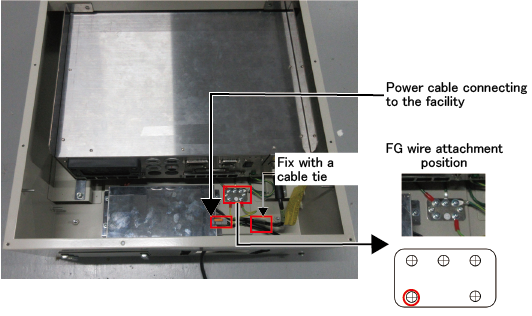

如图像所示连接电源电缆(设备侧)，安装保护接地线。

连接的电缆用捆扎带固定。

12

使用STEP1中拆下的12个M4螺丝，按照原样安装顶板。
