电源电缆的加工

使用控制器保护箱(MC9)时需要进行加工，以便控制器附属电源电缆可以连接到控制器保护箱(MC9)。

加工步骤如下所示。

1

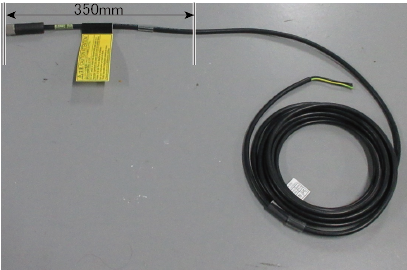

在距连接器前端350mm的位置切断电缆。

2

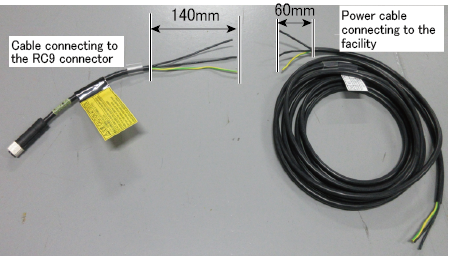

按以下长度剥掉切下电缆的外围皮膜。

• MC9连接器侧 : 140mm
• 设备侧(无连接器侧) : 60mm

3

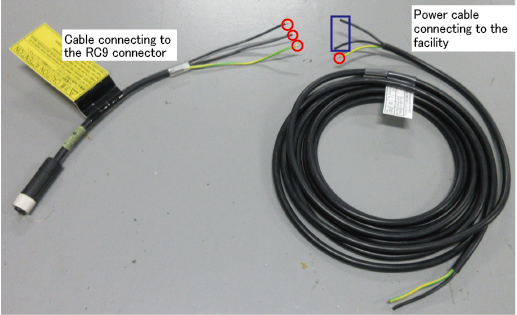

将红色圈起的4根线皮膜剥下6mm。之后，将4根绝缘管全部穿入。

4

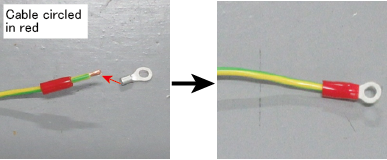

剥下皮膜，将圆端子连接到穿到绝缘管的4根电缆，用绝缘管将端子根部分绝缘。

5

将电线完全插入到连接器中。

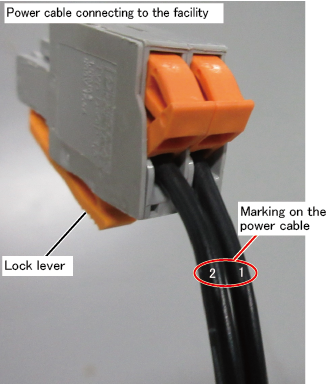

请务必将带有“2”符号的电缆插入有橙色锁定杆一侧的连接器孔。

6

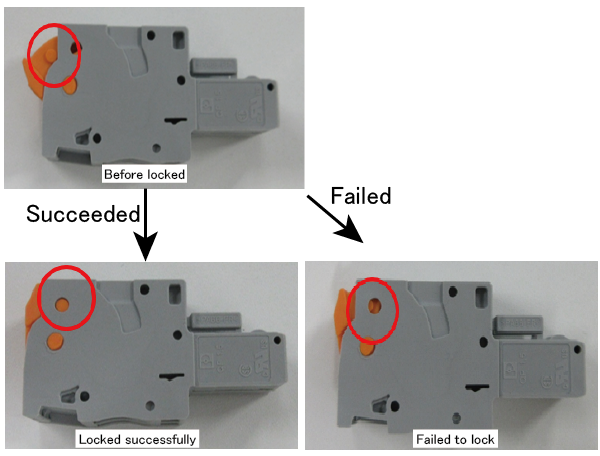

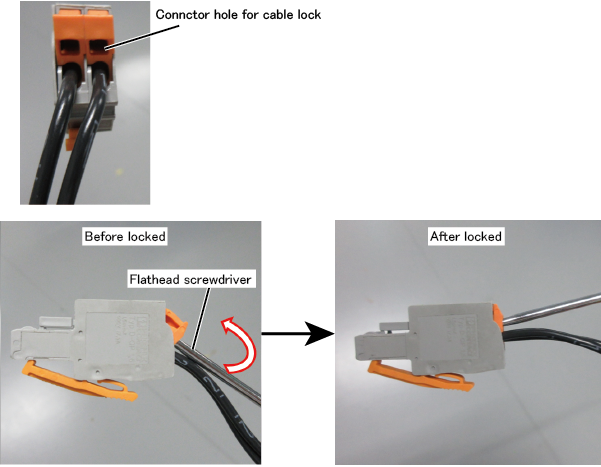

使用一字螺丝刀，将电缆锁紧到连接器。
