控制器保护箱(MC9)的安装方法

• 请将控制器保护箱(MC9)安装在室内。
• 请水平安装控制器保护箱(MC9)。

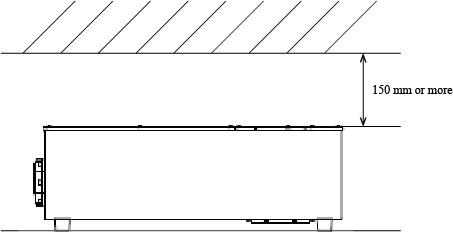

• 确保距控制器保护箱(MC9)的顶面开口部位150mm以上。

直立安装

直立安装时，请购买选件的底座套件。

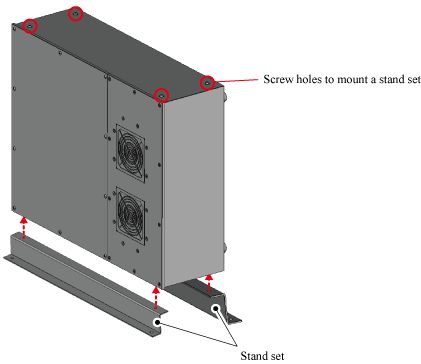

在控制器保护箱(MC9)上有安装底座套件的螺纹孔。在侧面的两侧各有4个螺纹孔，可由用户自己选择安装在何处。

• 底座套件(另售)

*1 : 产品品名中虽然标有“RC8保护箱Light用”，但是也可以控制器保护箱(MC9)。

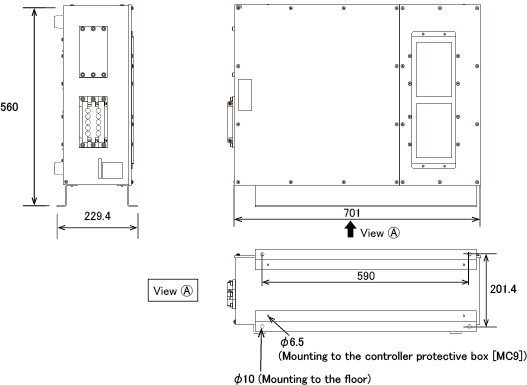

下图表示使用了底座套件时的外形尺寸。

安装方法

1

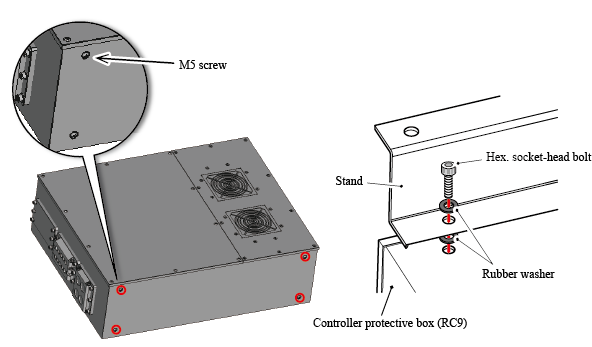

拆下安装控制器保护箱(MC9)侧的4颗螺钉。

接着，用底座套件上附带的橡胶垫圈和内六角螺栓，固定控制器保护箱(MC9)和底座。将橡胶垫圈夹进底座的两面(参照下图)，用内六角螺栓固定4个螺纹孔(φ6.5)。

推荐力矩 : 3N.m

2

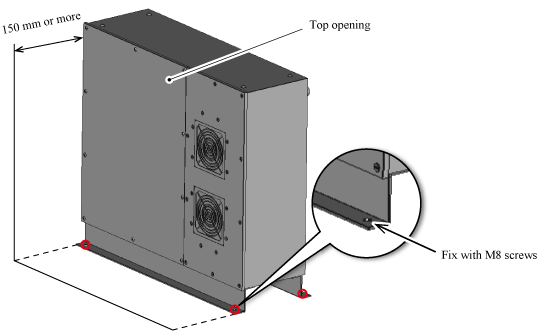

将固定了底座的控制器保护箱(MC9)放在设置位置。与水平设置时相同，请距离上面开口部150mm以上。

将固定用M8螺钉穿过螺纹孔(φ10)，用4可螺钉固定在地面上。

同箱包装中没有固定在地面上的螺钉。请用户另行准备。
