User Power 内部电源连接器的配线方法

配线User Power 内部电源连接器时，需要先拆解User Power 内部电源连接器。

下面分以下项目进行说明。

• User Power 内部电源连接器的拆解
• 按电源构成(内部电源/外部电源)的配线

User Power 内部电源连接器的拆解

1

如下图所示，User Power 内部电源连接器在能看到螺钉头的状态下放置。

2

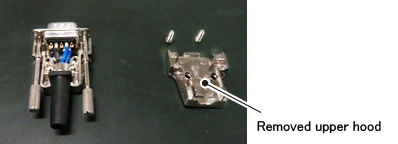

拆下上图中的2个螺钉，拆下上侧的外盖。

3

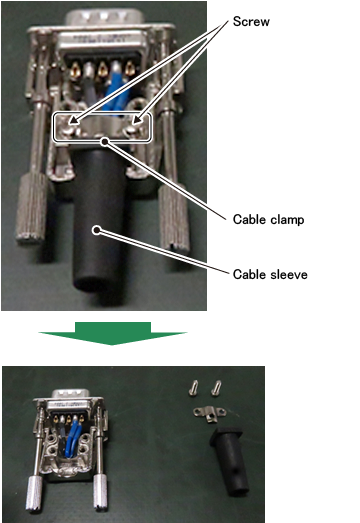

拆下固定电缆扣夹的2个螺丝，然后再拆下电缆扣夹和电缆套筒。

4

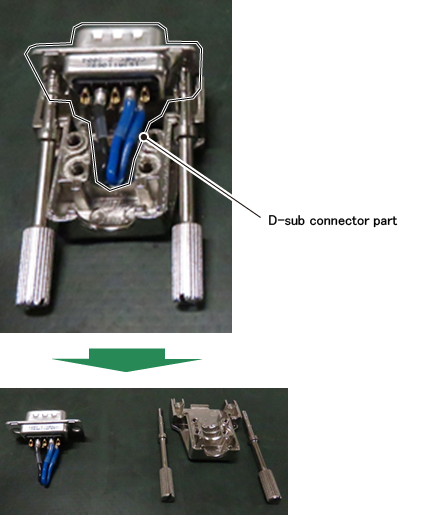

拆下D-sub连接器部。

自此，User Power 内部电源连接器的拆解结束。

按电源构成(内部电源/外部电源)的配线

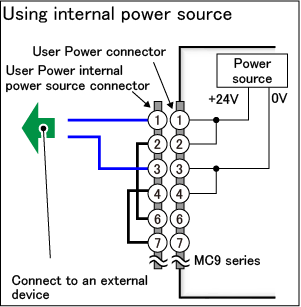

使用内部电源时的配线

参考下图进行配线。

1

将连接到外部机器的电缆穿入电缆套筒。

2

将连接到外部机器的电缆线焊接到User Power 内部电源连接器的1号引脚和3号引脚。根据需要，用热收缩管使焊接部位绝缘。

下图是从焊接方向看到的User Power 内部电源连接器端子编号图。

连接器的端子编号 (从焊接方向看到的图)

3

按照和User Power 内部电源连接器拆解方法相反的步骤，组装User Power 内部电源连接器。

自此，User Power 内部电源连接器的配线结束。

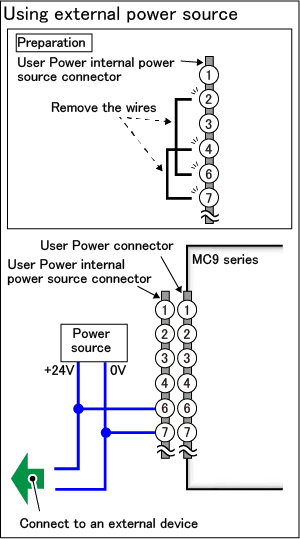

使用外部电源时的配线

参考下图进行配线。

1

拆下预先焊接的配线(使2号-6号销钉及4号-7号销钉短路的配线)。由于热收缩管覆盖了焊接部位附近，因此，将热收缩管剥离后，使焊锡溶解后取下。

2

将连接到电源及外部机器的电缆穿入电缆套筒。

3

将连接到电源及外部机器的电缆线焊接到User Power 内部电源连接器的6号引脚和7号引脚。根据需要，用热收缩管使焊接部位绝缘。

下图是从焊接方向看到的User Power 内部电源连接器端子编号图。

连接器的端子编号 (从焊接方向看到的图)

4

按照和User Power 内部电源连接器拆解方法相反的步骤，组装User Power 内部电源连接器。

自此，User Power 内部电源连接器的配线结束。
