上操作面板的关闭方法

1

确认MC9系列控制器的电源开关处于切断状态。

2

将上操作面板安装到MC9系列控制器。

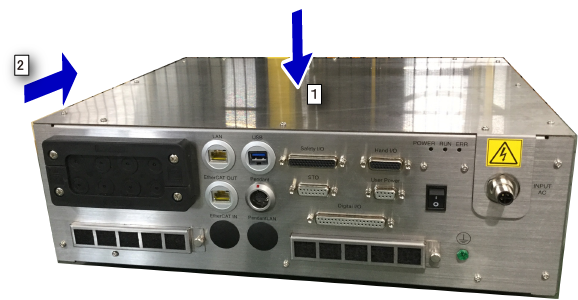

1. 从MC9系列控制器的上面开口部略上方盖住上操作面板。
   此时，请在向前挪移的状态下盖住，避免穿过上操作面板AC电源连接器的部分碰到接触器。
2. 轻轻地将上操作面板向里挪移。请注意不要夹到MC9系列控制器内的配线。
   此时，请将AC电源连接器穿到上操作面板的孔。

3

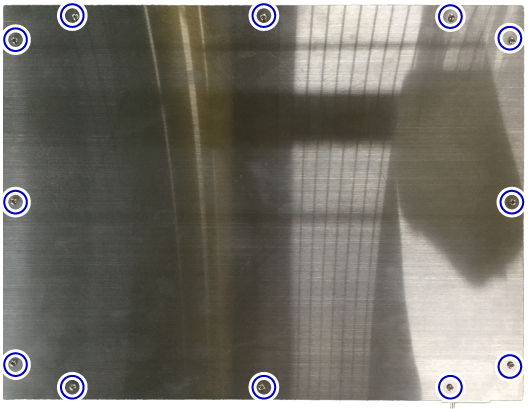

将螺栓穿入上操作面板的螺丝孔，然后拧紧。

至此作业结束。
