电缆的引出方法

1

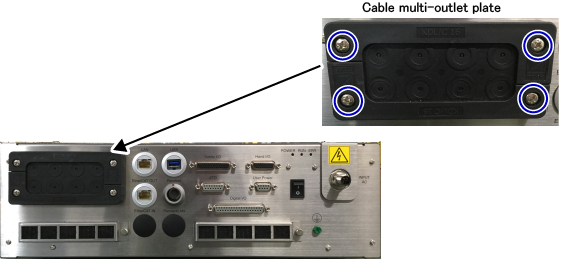

用十字螺丝刀拆下多孔电缆过线板四角的螺丝。

然后，从MC9系列控制器拆下多孔电缆过线板本身。

2

将拉出的电缆全部穿入拆下多孔电缆过线板的方孔。

3

在拆下的多孔电缆过线板中，首先只使用有孔板。

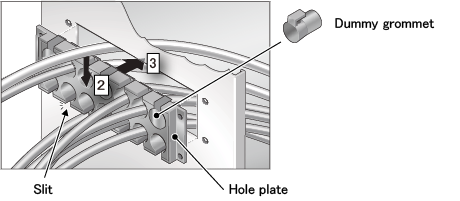

  1. 出厂时，由于有孔板上的孔全部插入虚拟索环中，因此只拆下没有穿电缆的虚拟索环。
  2. 从有孔板的缝隙将电缆穿到孔中。
  3. 将所有的电缆穿过有孔板后，将有孔板安装到MC9系列控制器的方孔。
4

用适合各电缆的索环夹住电缆，将索环插入有孔板的孔中。

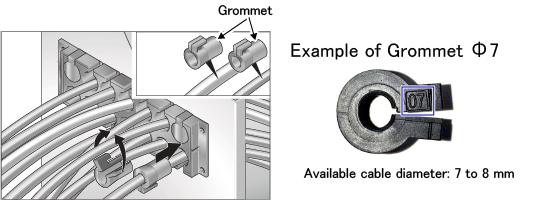

确认索环上记载的编号，以了解索环的适用直径。例如，“索环 ⌀7”时，则如上图所示，记载为“07”。这时，适用直径是7 ~ 8 mm。针对编号的适用直径如下所示。

编号 适用直径 选件名
04 4 ～ 5 mm 索环 S大小* 1个孔 ⌀4 - 5
05 5 ～ 6 mm 索环 S大小* 1个孔 ⌀5 - 6
06 6 ～ 7 mm 索环 S大小* 1个孔 ⌀6 - 7
07 7 ～ 8 mm 索环 S大小* 1个孔 ⌀7 - 8
08 8 ～ 9 mm 索环 S大小* 1个孔 ⌀8 - 9
11 11 ～ 12 mm 索环 S大小* 1个孔 ⌀11 - 12
16 16 ～ 17 mm 索环 S大小* 1个孔 ⌀16 - 17
4×2 2 mm 索环 S大小* 4个孔 × ⌀2
2×2 2 mm 索环 S大小* 2个孔 × ⌀2

*S大小、M大小为索环制造商Murrplastik公司规定的大小标注。

对于使用的电缆直径，如果有2种索环可以使用，推荐使用适用直径较小的索环。
例如，电缆直径为7 mm时，则可以使用编号“06”和编号 “07”的索环。这时，推荐使用编号“06”。

索环的电缆是本公司销售的主要电缆，客户需要准备的主要电缆示例如下。

  • 本公司销售的电缆
    • 电缆 索环编号
    多通电缆 16
  • 客户自备的必用电缆
    • 电缆 索环编号
    IPC连接用USB电缆 04
    Ethernet电缆 05
    06
    通过User Power的配线，用散线从外部输入I/O电源时 4×2
    2×2
5

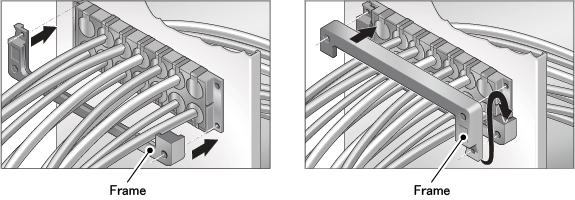

所有电缆安装索环后，安装多孔电缆过线板的2个框。

6

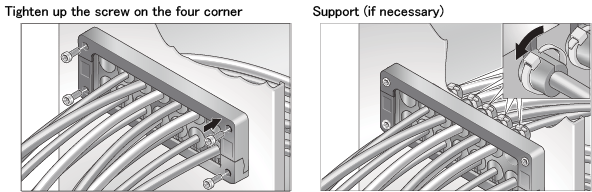

用以紧固扭矩紧固多孔电缆过线板四个角的螺丝。

  • 紧固力矩 : 2.5 ～ 3.5 Nm

需要拉伸强度时(例 : 使用重电缆时)，请使用捆扎带进行增强固定。基本上不使用捆扎带也没有问题。

7

将电缆连接到MC9系列控制器内部的各连接器。

至此作业结束。
