前操作面板的关闭方法

1

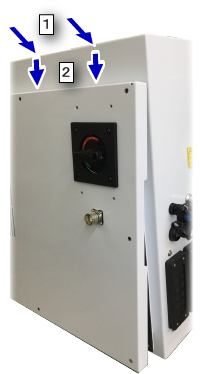

将前操作面板安装到机器人控制器。

1. 从机器人控制器的前开口部略上方倾斜嵌入前操作面板。
2. 静静地放下前操作面板。请注意不要夹到机器人控制器内的配线。

2

1. 逆时针转动断路器(主断路器)至停止的状态。
2. 轻轻按下前操作面板的下方，松开断路器(主断路器)。

3

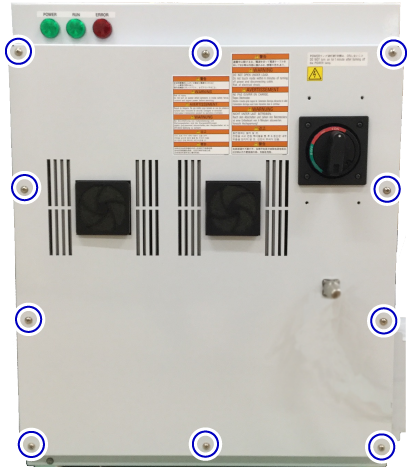

将螺栓穿入前操作面板的螺丝孔，用六角扳手拧紧。

4

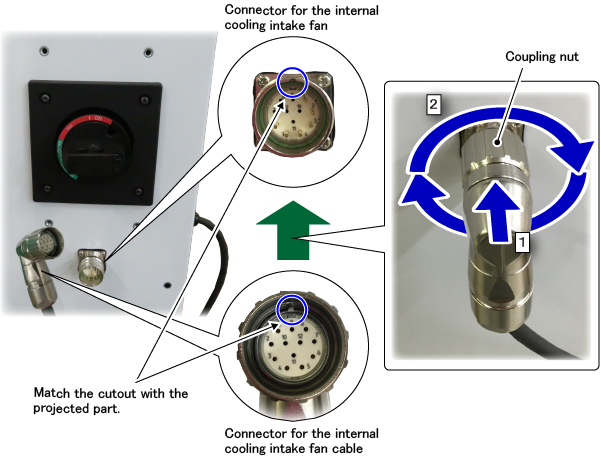

连接库内冷却吸气风扇用电缆。

1. 将库内冷却吸气风扇用电缆连接器插入库内冷却吸气风扇用连接器。此时，请将各连接器的突起和切口对准。
2. 顺时针转库内冷却吸气风扇用电缆连接器上的联轴器螺母并紧固。

至此作业结束。
