使用起重机或吊装起重机吊装机器人
| 吊装装置 | 具有足够能力抬起载货的起重机或悬挂起重机 |
|---|---|
| 使用器具 |
*1 : 与机器人标准同箱包装。 |

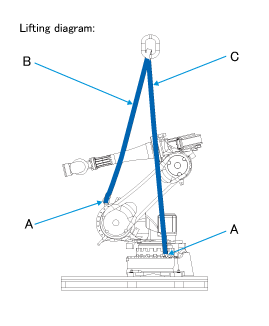

| 吊装图 |

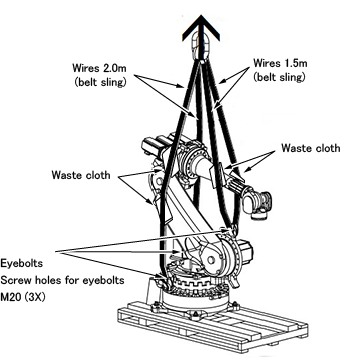

A : 吊环螺栓 M20 用起重机吊起机器人时，如下图所示，在钢缆接触机械臂的位置夹住纱布头，在悬挂螺栓孔处安装3个悬挂螺栓，并在此处固定钢缆。
|
搬运前请注意以下事项。
- 将各轴移动到合适搬运姿势的角度。
- 如有安装可变机械限动器，请根据需要拆下。
吊装步骤
1
将吊环螺栓(A)拧进机器人本体的孔。
2
将吊起皮带(B)和吊起皮带(C)连接到を吊环螺栓(A)。
3
一边确认平衡一边一点一点地抬起机器人。
4
在保持平衡的姿势下，水平起吊机器人。
小心移动机器人。
