Digital I/O的配线

这里就Digital I/O内容，分以下项目进行说明。

配线表

按功能进行分类，机器人控制器的I/O可以分为专用I/O、通用I/O、内部I/O。

其中，专用I/O具有几个功能不同的信号，这些功能的组合会事先决定。其组合（配置）有2种，配线表根据分配的种类而异。详情请参照以下链接地址。

项目 (链接地址)	概要
Mini I/O专用配置的配线表	Mini I/O专用配置为不使用现场网络子局端子时的配置。链接地址中记载有Mini I/O专用配置的配线表。
标准配置的配线表	标准配置为使用现场网络子局端子时的配置。链接地址中记载有标准配置的配线表。

项目

(链接地址)

概要

Mini I/O专用配置为不使用现场网络子局端子时的配置。链接地址中记载有Mini I/O专用配置的配线表。

标准配置为使用现场网络子局端子时的配置。链接地址中记载有标准配置的配线表。

使用Digital I/O时，需要将User Power连接器进行配线。

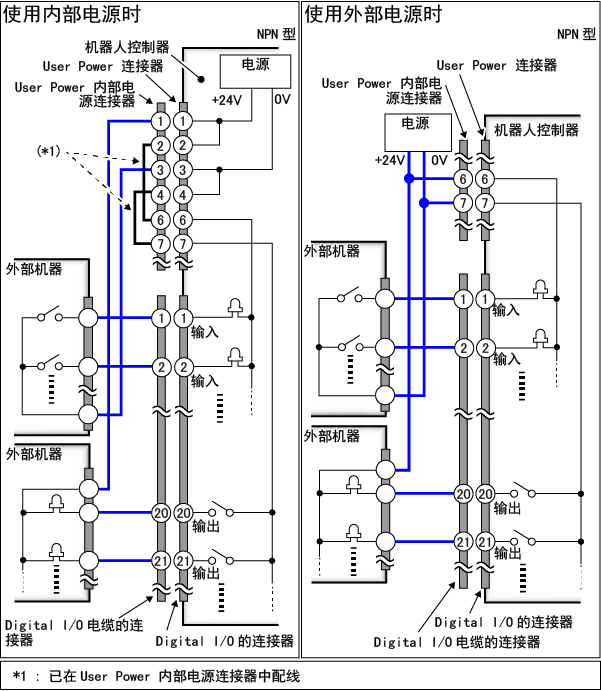

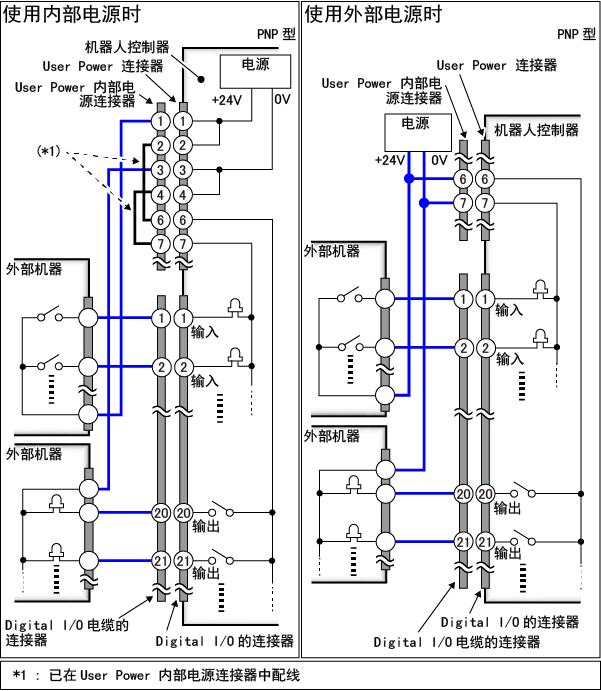

包括User Power连接器配线在内的电路构成如下图所示。

User Power连接器的详情请参照这里。
