I/O信号的显示
操作键
[I/O] ([SHIFT]＋[STEP START])
I/O各端口与配置简称
本表中所示的“I/O各端口与配置简称”会显示在小型教导器上。
| I/O端口 | I/O端口简称 |
|---|---|
| 通用输入 | GI |
| 通用输出 | GO |
| 专用输入 | DI |
| 专用输出 | DO |
| 夹治具输入 | HI |
| 夹治具输出 | HO |
| 内部I/O | IT |
| CC-Link系统输入领域 | SI |
| CC-Link系统输出领域 | SO |
|
CC-Link远程寄存器 输入领域(RWw) |
WI |
|
CC-Link远程寄存器 输出领域(RWr) |
WO |
| I/O配置 | I/O配置的简称 |
|---|---|
| 可选择I/O配置 | Selctbl |
| 设备网络主局配置 | DVMastr |
| 标准配置 | Standrd |
操作方法
1

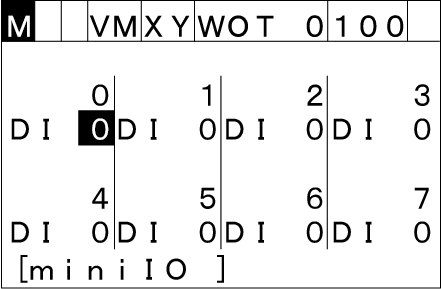

按压[I/O]，则显示如下[I/O信号状态画面]。
2

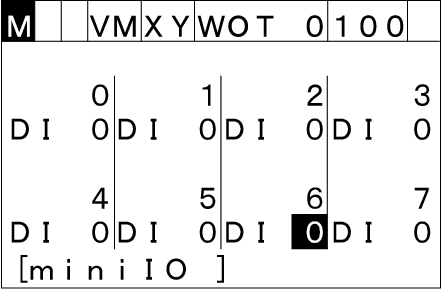

利用上下左右光标键，选择任意I/O信号状态。
3

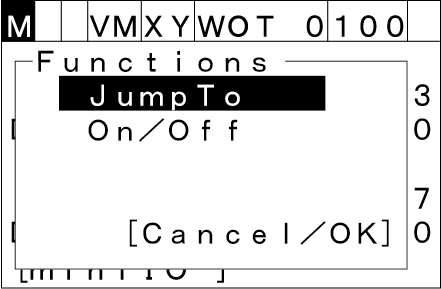

选择任意I/O信号时，按压[MENU]，则显示如下[I/O信号操作一览]。
按压[Cancel]，就会返回至[I/O信号状态画面]。
用上下光标键选择希望选择的功能，按压[OK]，执行各功能。
JumpTo

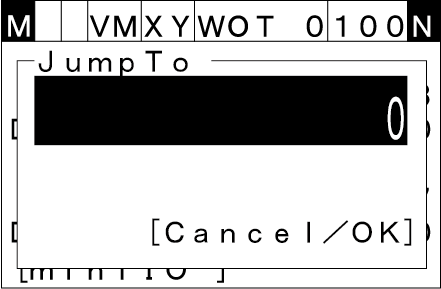

利用上下光标键选择[JumpTo]，按压[OK]，就会转至任意I/O编号。
按压[Cancel]，就会返回至[I/O信号状态画面]。
On/Off

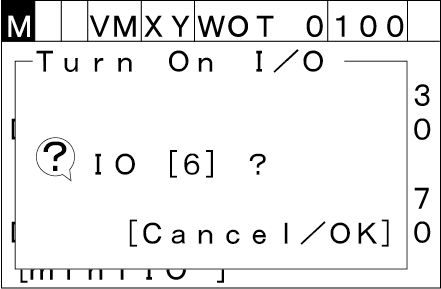

用上下光标键选择[On/Off]，如果一边按压允许开关一边按压[OK]，则可以切换信号状态。
按压[Cancel]，就会返回至[I/O信号状态画面]。
