制动器解除与锁定

操作键

[BRAKE] ([SHIFT]＋[STEP STOP])

操作方法

1

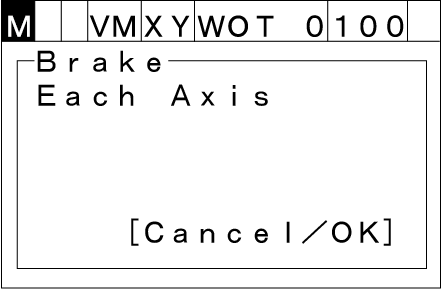

按压[BRAKE]，显示如下所示的[制动器设定一览]。

2

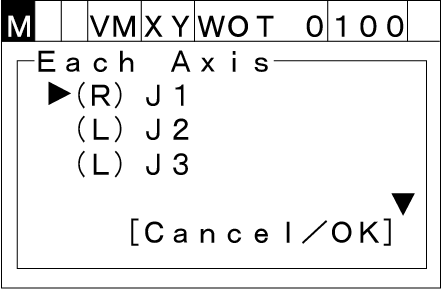

如果按下[OK]，则显示[设定各轴制动器]画面。

如果按压[Cancel]，则返回到前一画面。

（）内的字符表示各个轴的制动器状态，(R)表示正在解除制动器(Release)，(L)表示正在锁定制动器(Lock)。

3

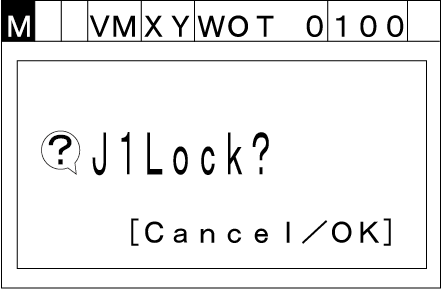

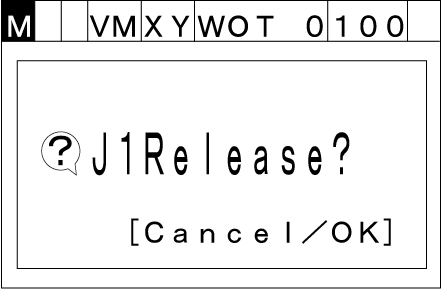

如果用上下光标键将光标对准任意的轴按压[OK]，则显示[制动器解除、锁定的切换]画面。

如果按压[OK]，则可以切换制动器的解除/锁定。

如果按压[Cancel]，则制动器解除/锁定无效。

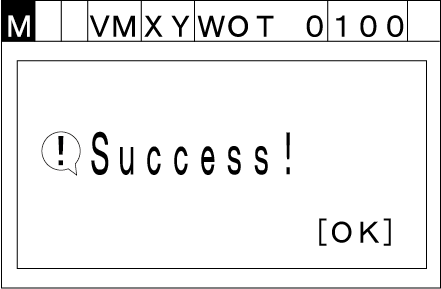

如果制动器的解除/锁定执行成功，则进行如下显示。

注意事项

• 只有1个制动器可以解除。如果解除其他轴的制动器，则当前解除中的轴会被锁定。
• 解除制动器时，需要一边按压允许开关一边操作。另外，如果在制动器解除中松开允许开关，则会变为STO状态，制动器被锁定。
