ID : 9699
工具坐标的显示和设定
操作路径：[F2 机械臂]-[F6 辅助功能]-[F3 工具]
进行工具坐标的设定。
最多可登录63个工具坐标。

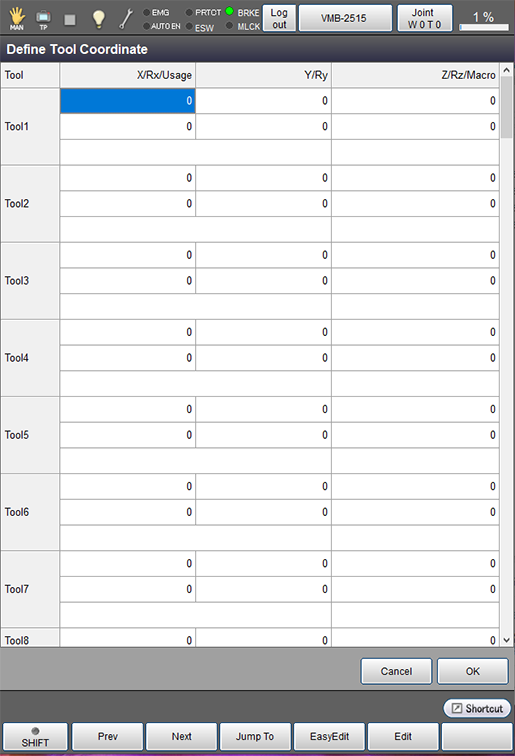

如果按压[F3 工具]，则显示以下[设定工具]画面。
| 可使用的功能键 | |
|---|---|
| [F1 前一页] | 移至当前显示的工具坐标的前一页。 |
| [F2 下一页] | 移至当前显示的工具坐标的下一页。 |
| [F3 选择编号] |
显示数字键。 输入需要显示的工具坐标编号后按压[OK]，则显示指定编号的工具坐标。 |
| [F4 简单教导](*) | 通过将几个点设定为机器人的教导点来设定工具坐标。 |
| [F5 编辑] (*) |
选择需要变更的工具编号和坐标要素，按压[编辑]，则显示数字键。 |
(*)此项目仅在对登录帐户授予“编程”的用户权限时可以操作。
ID : 9699
