ケーブルのクランプ方法

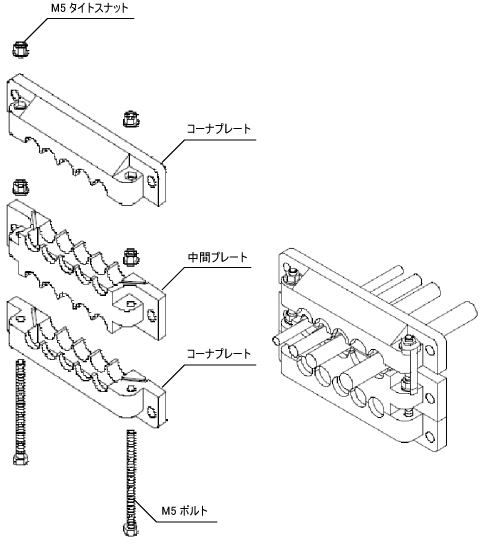

マルチ引出板を使ったケーブルクランプの手順を以下に示します。
1
コーナプレート及び中間プレートの溝にパッキンを入れます。
- 付属パッキン
| 型式 | 適用ケーブル径 | 適用例 |
|---|---|---|
| EMSP0 | 穴なし | 使用しない箇所のカバー |
| EMSP4 | φ4-φ6 | STOケーブル |
| EMSP6 | φ6-φ8 | 電源ケーブル、Safty I/Oケーブル |
| EMSP8 | φ8-φ10 | スマートTPケーブル |
| EMSP10 | φ10-φ12 | HAND I/Oケーブル |
- ケーブルマルチ引出版キット (別売)
通信モジュールオプションのケーブルに使用
| 品名 | 品番 |
|---|---|
| ケーブルマルチ引出板キット (MC9コントローラ保護ボックス) | 414880-086* |
EMS用パッキンを本体に組み込む際は、以下のことにご注意ください。
- EMS用パッキンは溝の外側から組み込み、中央のパッキンは最後に組むようにしてください (図1参照)。
- EMS用パッキンを組み込んだ後、本体に取付けられた紐状のパッキンの端部が持ち上がったり巻き込まれないようにしてください (図2参照)。
2
M5 ボルトをコーナプレートの六角溝部に入れます (ボルトの頭が溝部に沈むようにいれます)。
3
コーナプレートと中間プレートのパッキンのR部にケーブルを通し、上下から挟みます。
4
M5 タイトスナットをM5 ボルトに取り付けます。
5
スパナでコーナプレートと中間プレートの隙間が見えなくなるまで締め付けます。
締め付けトルクは 2.0-2.3 [N・m] です。
6
中間プレートとコーナプレートのパッキンのR部にケーブルを通し、上下から挟みます。
7
M5 タイトスナットをM5 ボルトに取り付けます。
8
スパナで中間プレートとコーナプレートの隙間が見えなくなるまで締め付けます。
締め付けトルクは 2.0-2.3 [N・m] です。
9
組立後、コントローラ保護ボックス (MC9) の四角部の開口にケーブルを通し、正面からM6 ビスにシールワッシャーを通して締め付けます。
締め付けトルクは 5.0-5.5 [N・m] です。
