MC9シリーズの収納方法

コントローラをコントローラ保護ボックス(MC9)に収納し配線を行う手順を以下に示します。

作業時は設備からの電源供給がない状態で行ってください。

ここではMC9シリーズのコントローラを例にして説明します。

推奨トルク : M3:0.6N･m、M4:1.5N･m、M5:3N･m、M6:5N･m

1

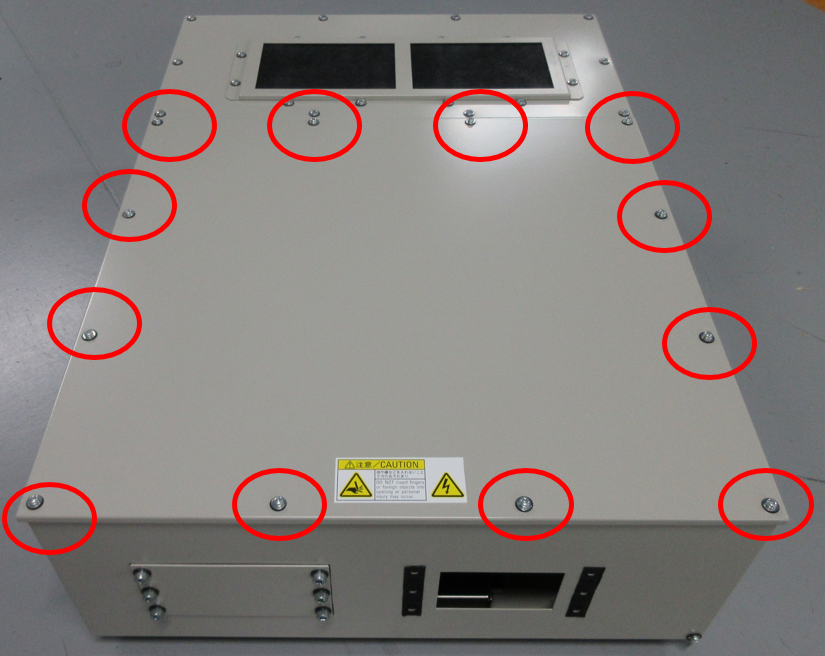

天板BのM4ねじを12本外して天板を取ります。

2

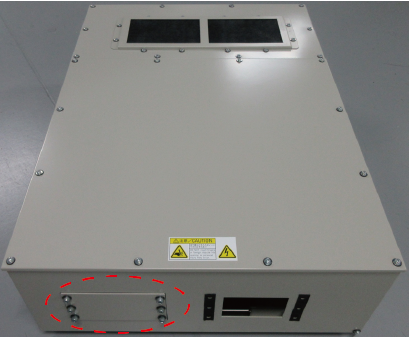

ケーブルを11本以上使用する場合は、破線部の角穴止め板を取外します。

オプション品のケーブルマルチ引出板キットをご購入いただき、取付けてください。

• ケーブルマルチ引出板キット (別売)

品名	品番
ケーブルマルチ引出板キット(MC9コントローラ保護ボックス)	414880-086*

3

端子台カバー(板金)を外したのち、端子台カバー(プラスチック)を外します。

端子台に加工済の電源ケーブルを図の通り配線します。(M4ねじ)

加工については「電源ケーブルの加工」を参照してください。

配線後、結束バンドで電線を固定し、端子台カバー(プラスチック)と端子台カバー(板金)を元のように取り付けます。

　　

4

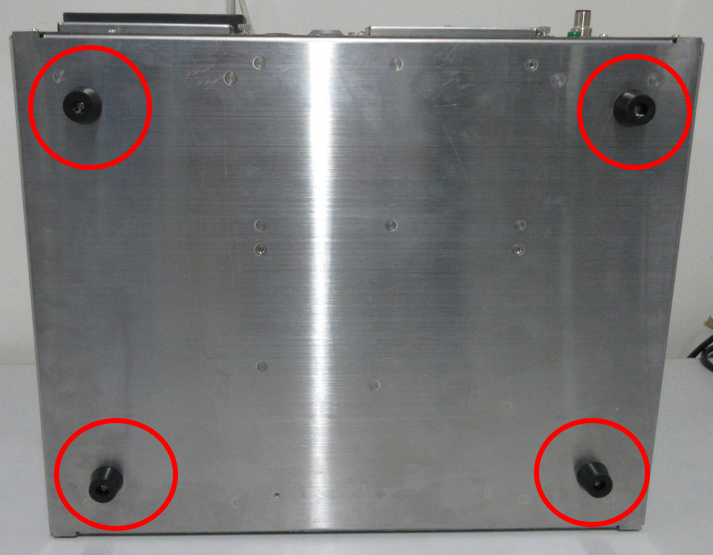

MC9シリーズ底面のゴム足4個をすべて取り外します。

5

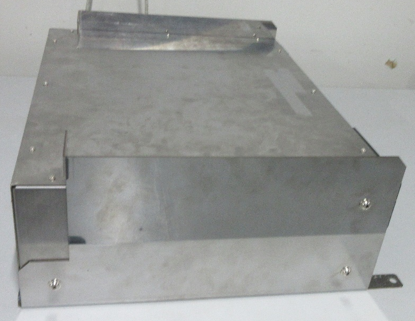

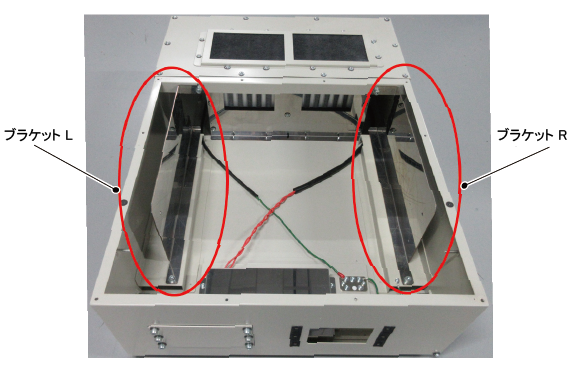

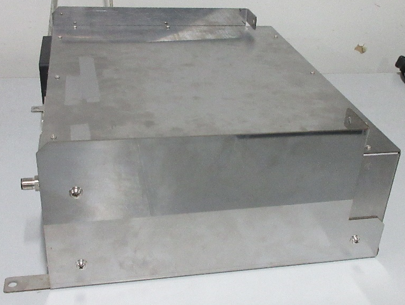

図のようにMC9シリーズの左側面にコントローラ固定ブラケットL、右側面にコントローラ固定ブラケットRを取付けます。

コントローラ保護ボックス(MC9)付属のM5ネジを使用し、固定します。

MC9シリーズ左側面	MC9シリーズ右側面

6

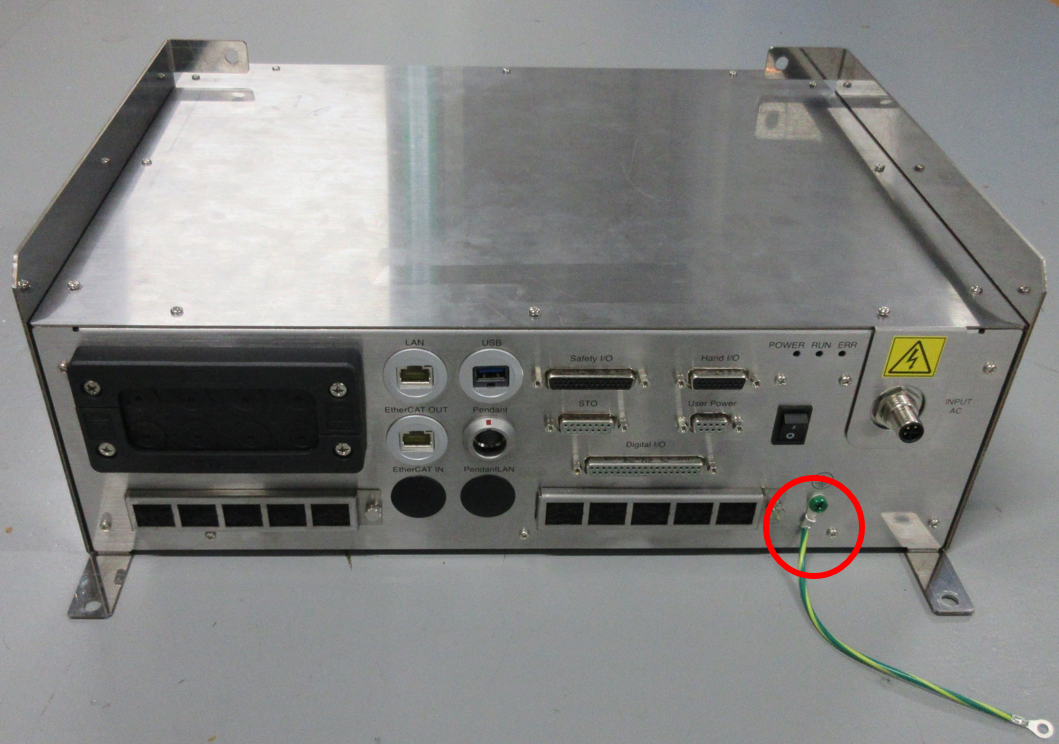

○部の接地部にFGハーネスを取付けます。

7

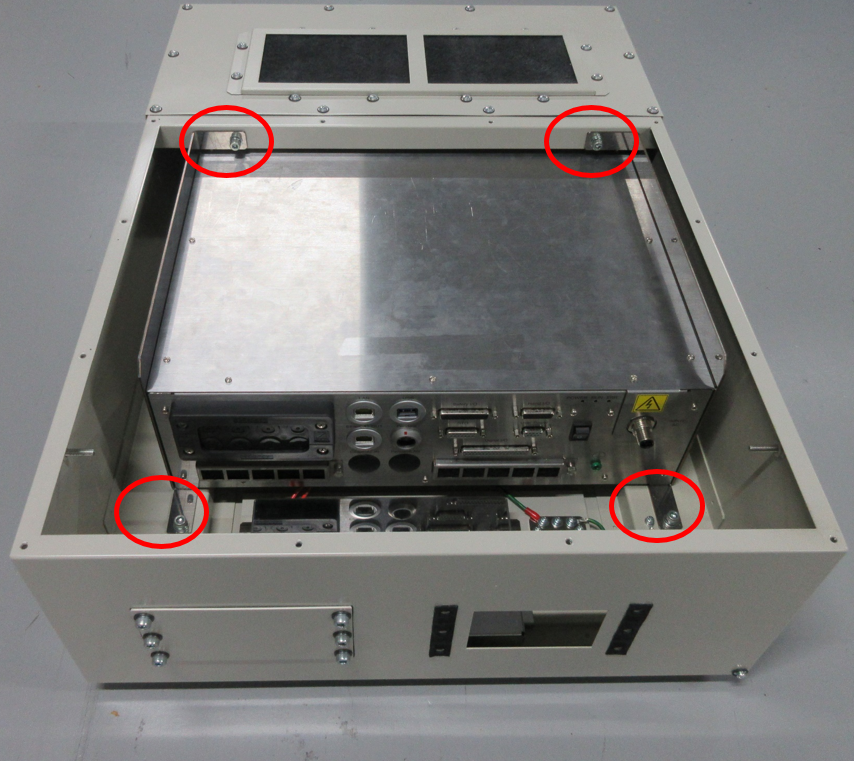

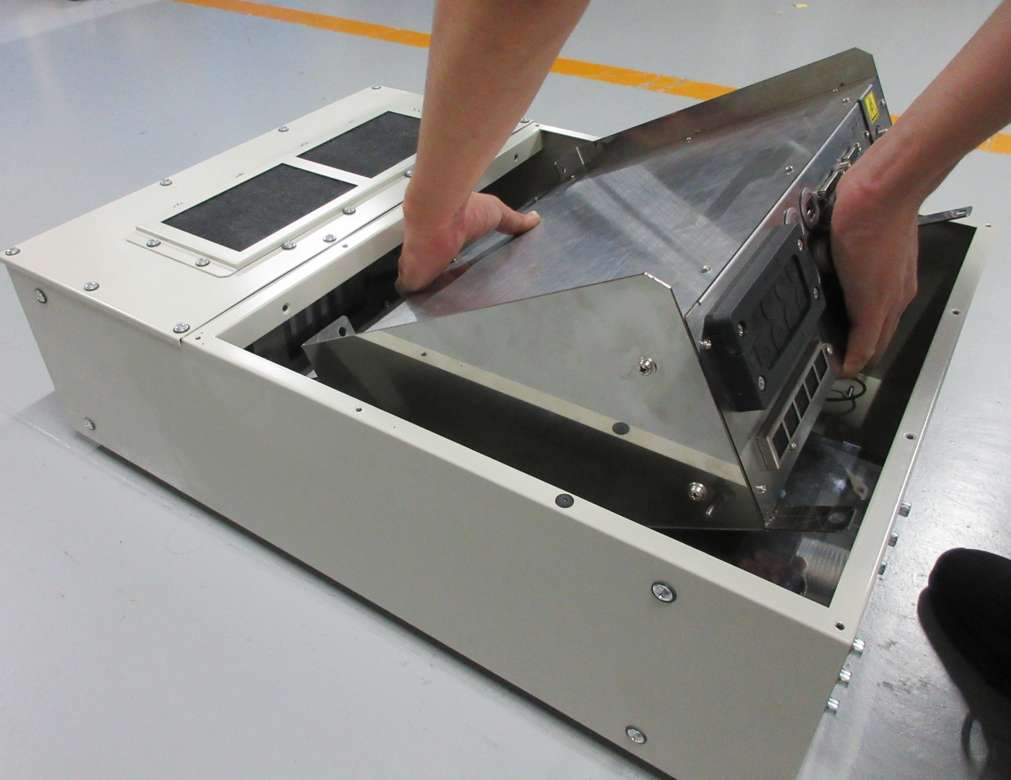

画像のようにMC9シリーズを保護ボックス内に収納します。

その後、ブラケットの取付穴4箇所を、M6ボルトで固定します。

9

同梱品のマルチ引出板EMS10の穴から各種ケーブルを通し、MC9シリーズに取付けます。

マルチ引出板の取付けは、「ケーブルのクランプ方法」を参照してください。

10

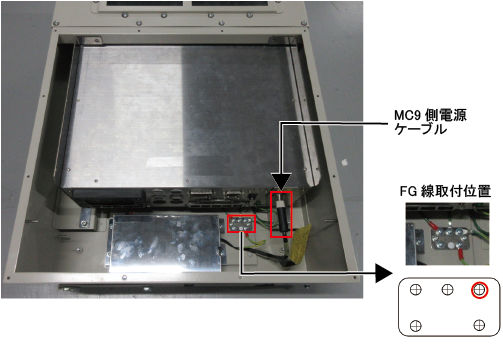

MC9側の電源ケーブルをMC9シリーズに接続します。

11

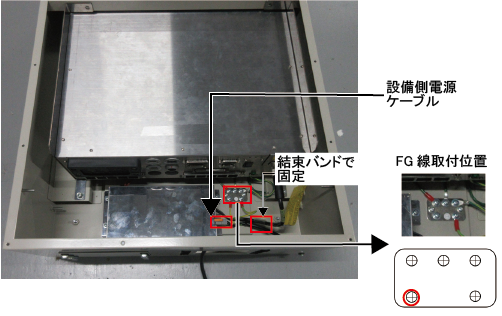

電源ケーブル(設備側)を画像のように接続し、保護接地線を取り付けてください。

接続したケーブルは、結束バンドで固定します。

12

STEP1で取外したM4ねじを12本使用し、元のように天板を取付けます。
