電源ケーブルの加工

コントローラ保護ボックス(MC9)を利用する際には、コントローラ保護ボックス(MC9)にコントローラ付属の電源ケーブルが接続できるよう加工が必要になります。

加工手順は以下の通りです。

1

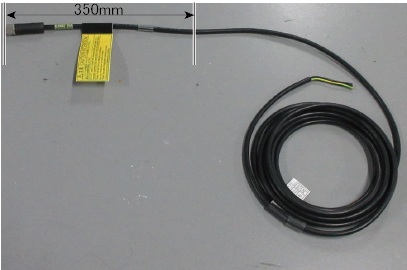

コネクタの先端から350mmの位置でケーブルを切断します。

2

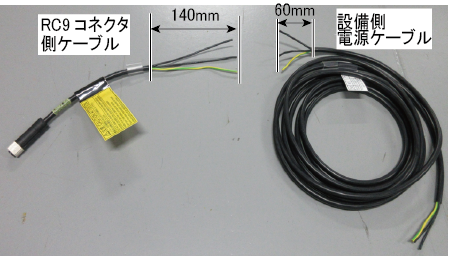

切断したケーブルの外周の被膜を以下の長さで剥きます。

• MC9コネクタ側 : 140mm
• 設備側(コネクタ無し側) : 60mm

3

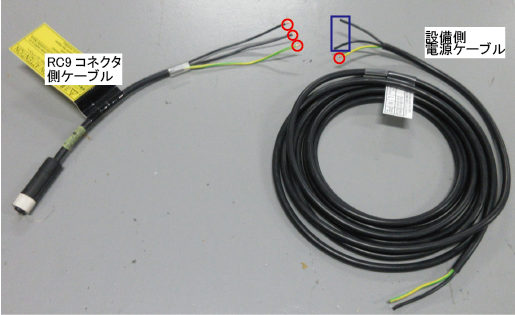

赤色で囲った4本の線の被膜を6mm剥きます。その後、絶縁チューブを4本ともに通してください。

4

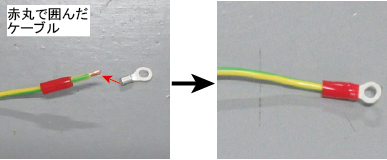

被膜を剥き、絶縁チューブを通した4本のケーブルに丸端子を接続し、絶縁チューブで端子根元部分を絶縁してください。

5

コネクタに、電線を奥までしっかりと挿入します。

「2」の印字があるケーブルを必ず橙色ロックレバーがある側のコネクタ穴に入れてください。

6

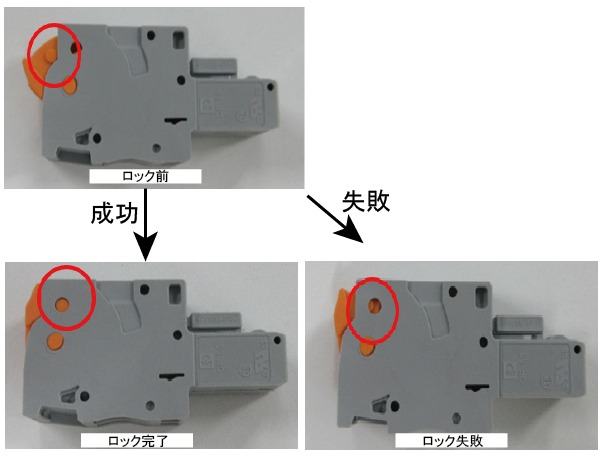

マイナスドライバーを使用して、電線をコネクタにロックします。
