コントローラ保護ボックス(MC9)の設置方法

• コントローラ保護ボックス(MC9)は、屋内に設置してください。
• コントローラ保護ボックス(MC9)は、水平に設置してください。

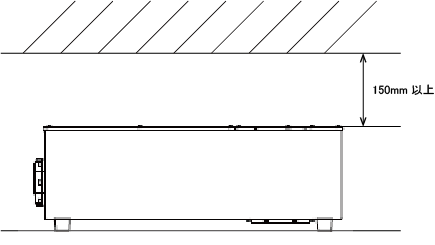

• コントローラ保護ボックス(MC9)の上面開口部から150mm以上あけてください。

縦置きに設置する

縦置きに設置する場合はオプション品のスタンドセットをご購入ください。

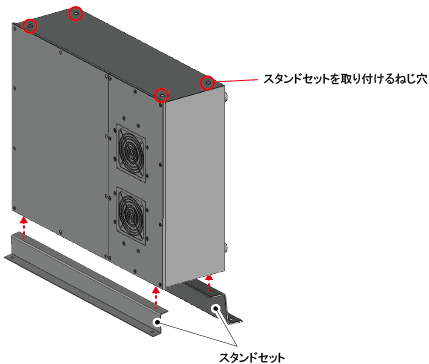

コントローラ保護ボックス(MC9)にはスタンドセットを取り付けるねじ穴があります。ねじ穴は側面の両側どちらにも4箇所ずつあり、どちらにつけるかをお客様自身で選択できます。

• スタンドセット (別売)

*1 : 品名に"RC8 保護ボックスLight用"とありますが、コントローラ保護ボックス(MC9)でも使用可能な製品です。

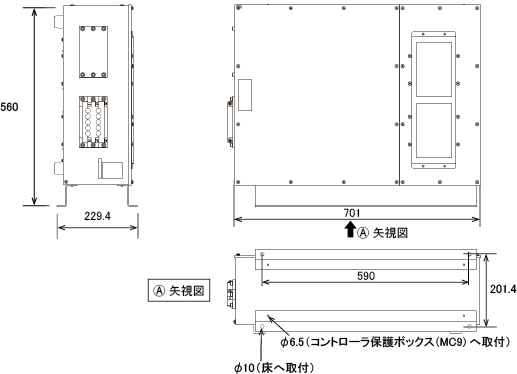

スタンドセットを使用した場合の外形寸法を下図に示します。

設置方法

1

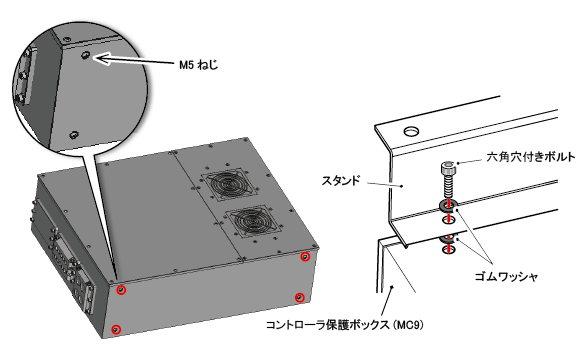

コントローラ保護ボックス(MC9)を取り付ける側のねじを4箇所外します。

次に、スタンドセットに付属されているゴムワッシャと六角穴付きボルトで、コントローラ保護ボックス(MC9)とスタンドを固定します。ゴムワッシャをスタンドの両面に挟み込み (下図参照)、六角穴付きボルトで、ねじ穴 (φ6.5) を4箇所ねじ止めします。

推奨トルク : 3N･m

2

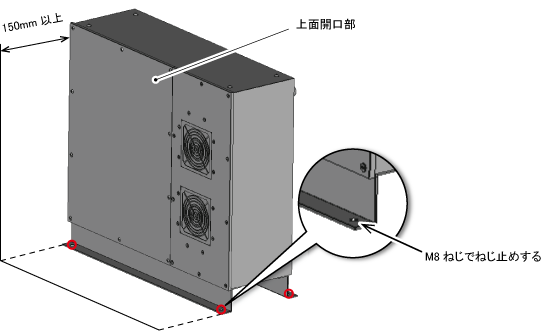

スタンドを固定したコントローラ保護ボックス(MC9)を設置位置に置きます。平置き時と同様に、上面開口部から150mm以上あけてください。

ねじ穴 (φ10) に固定用のM8ねじを通し、床に4箇所ねじ止めします。

床に固定するためのねじは同梱されていません。お客様にて別途ご用意ください。
