User Power 内部電源コネクタの配線方法
User Power 内部電源コネクタの配線するには、まずUser Power 内部電源コネクタを分解する必要があります。
ここでは、下記項目に分けて説明しています。
User Power 内部電源コネクタの分解
1
User Power 内部電源コネクタを、下図のようにねじ頭が見える状態で置きます。
2
上図のねじ2つを取り外し、上側のフードを外します。
3
ケーブルクランプを固定しているねじ2つを取り外し、ケーブルクランプとケーブルスリーブを取り外します。
4

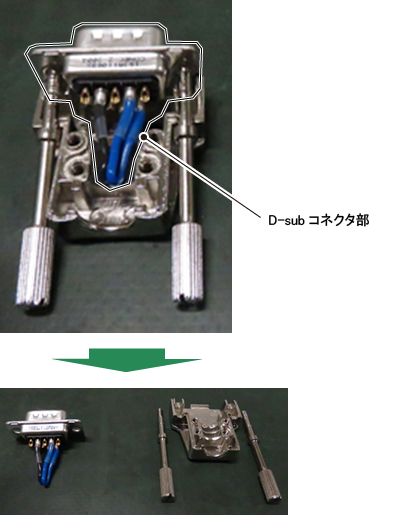

D-subコネクタ部を取り外します。
以上で、User Power 内部電源コネクタの分解は終了です。
電源構成別(内部電源/外部電源)の配線
内部電源を使用する場合の配線

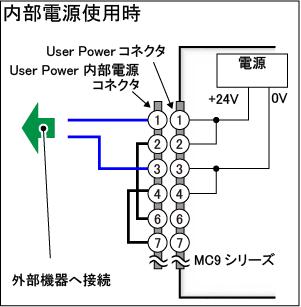

下図を参考に配線をします。
特殊用途電源(8番ピンと9番ピン)を使用する場合、ここで説明する内容を参考に配線してください。
1
外部機器へ接続するケーブルをケーブルスリーブに通します。
2
User Power 内部電源コネクタの1番ピンと3番ピンに、外部機器へ接続するケーブルの線をはんだ付けします。必要に応じ、熱収縮チューブではんだ付け部を絶縁してください。
下図は、はんだ付けする方から見た、 User Power 内部電源コネクタの端子番号の図です。
| コネクタの端子番号 (はんだ付けする方から見た図) |
 |
|---|
3
User Power 内部電源コネクタの分解方法と逆の手順で、 User Power 内部電源コネクタを組み立てます。
以上で、 User Power 内部電源コネクタの配線は終了です。
外部電源を使用する場合の配線

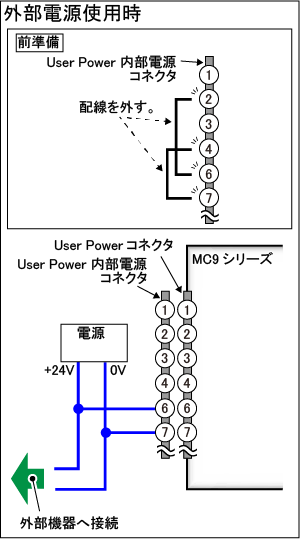

下図を参考に配線をします。
特殊用途電源(8番ピンと9番ピン)を使用する場合、ここで説明する内容を参考に配線してください。
1
あらかじめはんだ付けされている配線(2番-6番ピンおよび4番-7番ピンをショートしている配線)を外します。熱収縮チューブによって、はんだ付け部付近が覆われているため、熱収縮チューブをはがした後、はんだを溶かして外します。
2
電源および外部機器へ接続するケーブルをケーブルスリーブに通します。
3
User Power 内部電源コネクタの6番ピンと7番ピンに、電源および外部機器へ接続するケーブルの線をはんだ付けします。必要に応じ、熱収縮チューブではんだ付け部を絶縁してください。
下図は、はんだ付けする方から見た、 User Power 内部電源コネクタの端子番号の図です。
| コネクタの端子番号 (はんだ付けする方から見た図) |
|
|---|
4
User Power 内部電源コネクタの分解方法と逆の手順で、 User Power 内部電源コネクタを組み立てます。
以上で、 User Power 内部電源コネクタの配線は終了です。
