LED表示

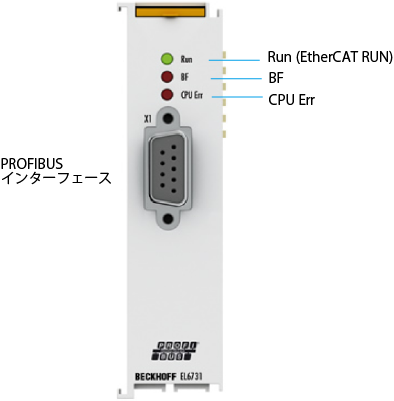

PROFIBUSスレーブターミナルの前面パネル
PROFIBUSインターフェース
9ピンD-subメスコネクタ、通信方式はRS-485です。
表示の詳細
表示の詳細を下記に示します。
内容の詳細については、「WINCAPSIIIで設定可能なI/Oオプション」にリンクしているPROFIBUSスレーブターミナルの個別の取扱説明書を参照してください。「5.1.8.1 LEDの説明」に記載があります。
| LED | 表示 | 説明 | |
|---|---|---|---|
| RUN | 緑 | このLEDは、ターミナルの動作状態を示します。 | |
| 消灯 | EtherCATステートマシンの状態: INIT = ターミナルの初期化、 BOOTSTRAP = ターミナルのファームウェア更新のための機能 |
||
| 点滅(200ミリ秒) | EtherCATステートマシンの状態: PREOP = Sync Managerチャンネルおよびディストリビュートクロックの検 証 出力が安全な状態 |
||
| 消灯(1 s) 点灯(200 ms) |
EtherCATステートマシンの状態: SAFEOP = Sync Managerチャンネルおよびディストリビュートクロックの検証、出力が安全状態 |
||
| 点灯 | EtherCATステートマシンの状態 OP = 通常の動作状態。メールボックス通信およびプロセスデータ通信が可能 |
||
| BF | 赤 | 消灯 | DPマスタはCLEAR/OPERATEモードで、すべてのDPスレーブはデータ交換状態です。 |
| 点滅 | DPマスタはCLEAR/OPERATEモードで、少なくとも1つのDPスレーブはデータ交換状態です。 | ||
| 点灯 | DPマスタはSTOPモードです。 | ||
| CPU Err | 赤 | 点灯 | EL6731プロセッサエラー |
| 点滅1回 | EL6731プロセッサ起動 | ||
