LED表示

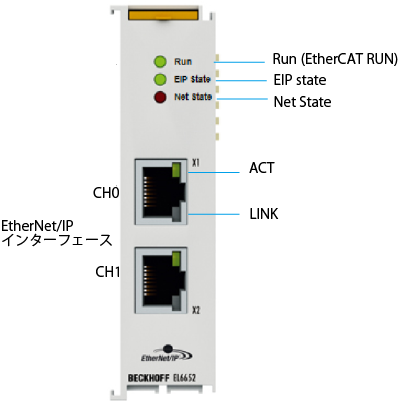

EtherNet/IPスレーブターミナルの前面パネル

名称	説明
Run	IPCとEtherCATによる通信が正しく行われている場合に点灯します。
EIP State	EtherNet/IPによる通信が正しく行われている場合に点灯します。
NET State	ネットワークの通信が正しく行われている場合に点灯します。
LINK	Ethernetが接続すると点灯します。
ACT	Ethernetフレームを送受信すると点滅します

EtherNet/IPインターフェース

RJ45メスコネクタです。CH0、CH1のどちらか一方を使用ください。

表示の詳細

表示の詳細を下記に示します。

内容の詳細については、「WINCAPSIIIで設定可能なI/Oオプション」にリンクしているEtherNet/IPスレーブターミナルの個別の取扱説明書を参照してください。「7.1 EL6652-0010 - LED」に記載があります。

EtherCAT診断用LED

LED		表示	説明
RUN	緑	消灯	EtherCATステートマシンの状態: INIT = ターミナルの初期化、 BOOTSTRAP = ターミナルのファームウェア更新用の機能
		点滅(200ミリ秒)	EtherCATステートマシンの状態: PREOP = メールボックス通信の状態、標準から設定変更
		消灯(1 s) 点灯(200 ms)	EtherCATステートマシンの状態: SAFEOP = Sync Managerチャンネルおよびディストリビュートクロックの検証、出力が安全状態
		点灯	EtherCATステートマシンの状態 OP = 通常の動作状態。メールボックス通信およびプロセスデータ通信は可能です。

LED EIP State

色: 緑	色: 赤	意味
消灯	消灯	EL6652-0010にEtherNet/IPスレーブコンフィグレーションなし
点灯	消灯	コンフィグレーションされているIOアセンブリが、すべてEtherNet/ IPマスタとのデータ交換に使用されています。全てのコネクションはRun状態です(有効なプロセスデータの周期的交換)。
消灯(1 s) 点灯(200 ms)	消灯	EtherNet/IPスレーブおよびIOアセンブリが正しくパラメータ設定されています。
点滅(400 ms)	消灯	一方のEtherNet/IPスレーブに、有効なIOアセンブリコンフィグレーションがありません。
消灯	消灯(1 s) 点灯(200 ms)	EtherNet/IPスレーブに一般的なエラーが発生しました。
消灯	点灯	内部エラー。EtherCATターミナルを交換してください。

LED NET State

色: 緑	色: 赤	意味
消灯	消灯	検出されたリンクなし
点灯	消灯	ELターミナルがリンクを検出していて、正しく設定されています。
点滅(400 ms)	消灯	1つ以上のイーサネットポートにアクティブなリンクがあり、コンフィグレーションされているEtherNet/IPスレーブインターフェイスに有効なIPアドレスが設定されていません。
消灯(1 s) 点灯(200 ms)	消灯	コンフィグレーションされているすべてのEtherNet/IPスレーブに、有効なIPアドレスが設定されています。UDPおよびTCP層が初期化されました。
消灯	点灯	内部エラー。EtherCATターミナルを交換してください。
消灯	消灯(1 s) 点灯(200 ms)	EtherNet/IPスレーブに一般的なエラーが発生しました。

LEDスタートアップ

Run	EIP State	NET State	意味
消灯	消灯	消灯	Eバスに電源電圧未供給、電源供給されている場合EL6652-0010の交換が必要
消灯	消灯	赤点灯	ELターミナルが起動しています。約10秒後、このLEDは消灯します。消灯しない場合は、EL6652-0010モジュールを交換する必要があります。
点灯	点灯	赤点灯	ELターミナルが起動しています。約2～3秒後、ターミナルは動作準備が完了します。スタートアップ完了後、すぐに赤色の「NET State」LEDが消灯します。
