ID : 10650
クレーンまたは天吊りクレーンによるロボット吊り上げ
| 吊り上げ装置 | 積荷に対して持ち上げるのに十分な能力を有するクレーンまたは天吊りクレーン |
|---|---|
| 使用器具 |
*1 : ロボットに標準同梱されます。 |

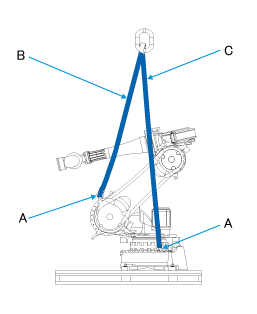

| 吊り上げ図 |

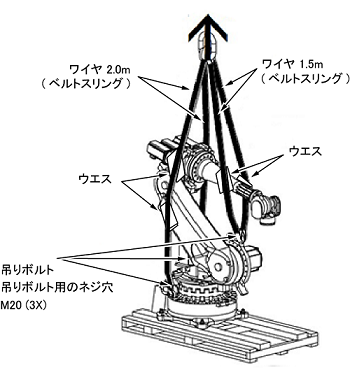

A : アイボルト M20 ロボットをクレーンで吊り上げる場合は、下図のように、ワイヤがアームに接する箇所にウエスをはさみ、吊りボルト穴に吊りボルト3個を取付け、そこにワイヤを固定してください。
|
運搬前は下記事項にご注意ください。
- 各軸を適切な運搬姿勢の角度に移動してください。
- 可変メカストッパを取付けている場合は必要に応じて取り外してください。
吊り上げ手順
1
ロボット本体の穴に、アイボルト(A)をねじこみます。
2
スリングベルト(B)とスリングベルト(C)をアイボルト(A)に接続します。
3
平衡やバランスを確認しながら、ロボットを少し持ち上げます。
4
バランスを保ったままの姿勢で、ロボットを水平に吊り上げます。
慎重にロボットを動かしてください。
ID : 10650
