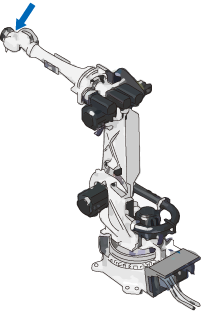

第6軸への組み付け手順

1

ノッチ付近(A)およびCALSET用治具の取り付け部(B)から保護部品を取り外します。

2

5軸6軸キャルセット用治具(C)を取り付け部(B)に配置し、ねじ止めします。

3

ダイヤルゲージホルダを治具にある穴に組み付けます。

4

ホルダにダイヤルゲージ(D)を差し込みます。

ダイヤルゲージは約2.5mm 押し込んでください。

以上で組み付けは完了です。
