前面パネルの閉じ方

1

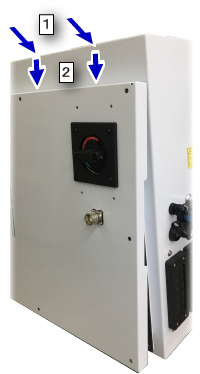

前面パネルを、ロボットコントローラに取付けます。

1. 前面パネルを、ロボットコントローラの前面開口部の少し上から斜めにはめ込みます。
2. 前面パネルを静かに下に下げます。ロボットコントローラ内の配線を挟まないように注意してください。

2

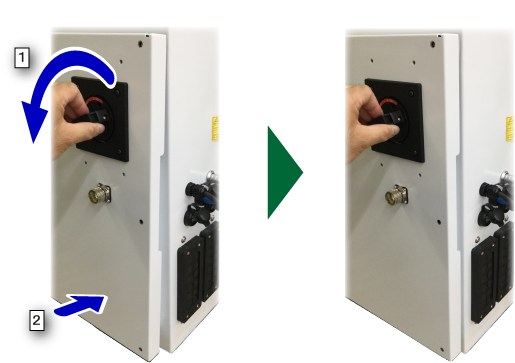

1. ブレーカ(主断路器)を反時計回りに止まるまで回した状態にします。
2. 前面パネルの下部を軽く押し、ブレーカ(主断路器)を離します。

3

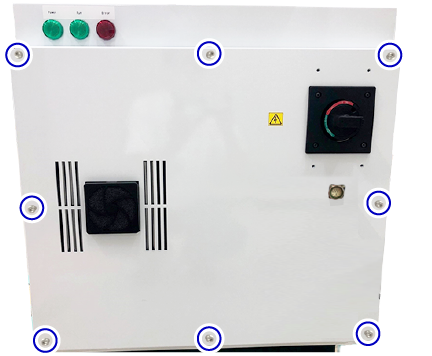

前面パネルのねじ穴にボルトを通し、六角レンチで締め付けます。

4

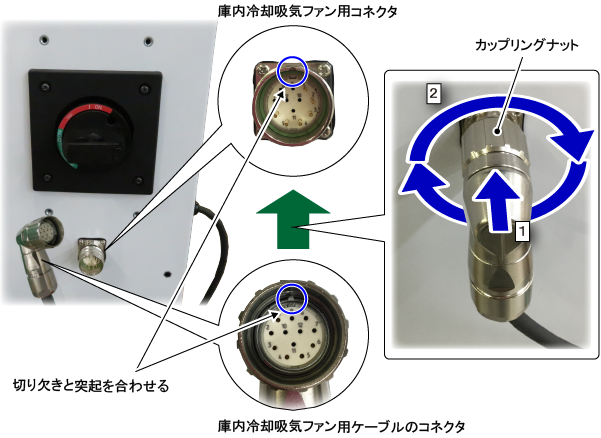

庫内冷却吸気ファン用ケーブルを接続します。

1. 庫内冷却吸気ファン用ケーブルのコネクタを、庫内冷却吸気ファン用コネクタに差し込みます。その際、各コネクタの突起と切り欠きを合わせてください。
2. 庫内冷却吸気ファン用ケーブルのコネクタにあるカップリングナットを、時計回りに回して締め付けます。

以上で作業は終了です。
