AC電源ケーブルの接続

1

ロボットコントローラの電源スイッチを、"電源切り"の状態にしておきます。

電源入り、切りの状態については、"ロボットコントローラの電源入り/切り"を参照してください。

2

ロボットコントローラのAC電源コネクタに、AC電源ケーブルのコネクタを挿し込みます。その際、AC電源コネクタの突起と、AC電源ケーブルのコネクタの切欠きを合わせてください。また、AC電源ケーブルのコネクタは奥まで差し込んでください。

3

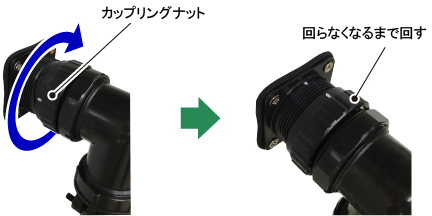

AC電源ケーブルのカップリングナットを、ロボットコントローラに向かって右側に回します。途中で回らなくなるので、そこまで回してください。コネクタがロックされます。

コネクタをロックしないと、接触不良により、ロボットが異常動作する恐れがあります。
