スマートTPによる操作

専用入出力、汎用入出力、内部I/Oの状態を、リアルタイムで監視することや、汎用出力・HAND出力・内部I/O信号の強制出力や、汎用入力・HAND入力信号を擬似的にI/O入力し、ロボット動作のシミュレートを行うことが出来ます。

I/Oの表示・操作

操作経路 : 基本画面 - [F4 I/O]

I/OモニタとON/OFF操作を行います。

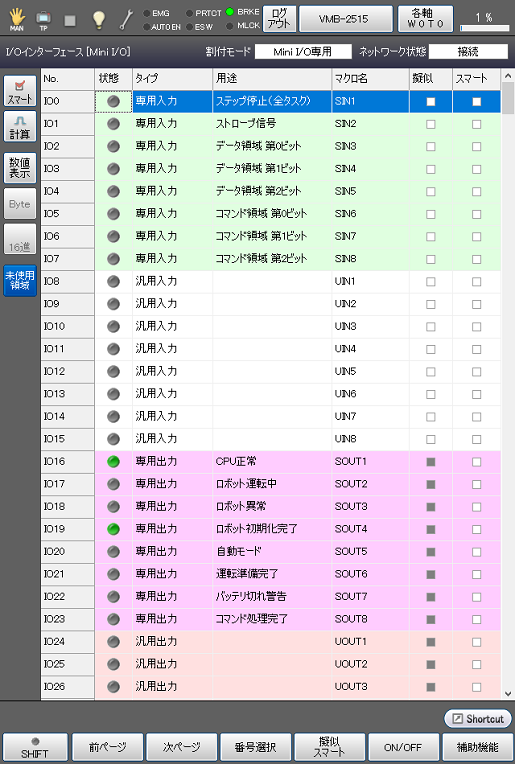

[F4 I/O]を押すと、次のような[IOモニタ]画面が表示されます。

使用可能なファンクションキー
[F1 前ページ]	現在表示されているI/O情報の直前のページを表示します。
[F2 次ページ]	現在表示されているI/O情報の直後のページを表示します。

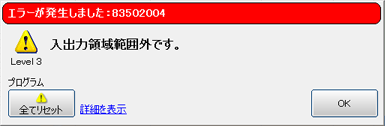

[F3 番号選択]	テンキーが表示されます。 テンキーを使用してI/O番号を入力し、[OK]を押すと、目的のI/O番号に移動します。 選択されたI/O番号は、反転表示されます。
[F4 擬似スマート]	擬似の項目が選択されている場合は、擬似設定の切り替えができます。 スマートの項目が選択されている場合は、スマートのOn/Off切り替えができます。
[F5 ON/OFF]	選択したI/O番号のOn/Offを切り替えます。
[F6 補助機能]	I/Oの補助機能メニューを表示します。

ファンクションキー以外のキー
[スマート]	[スマート]のチェックボックス欄にチェックを入れたI/O番号のみを表示します。
[計算]	I/Oのビット計算を行います。
[数値表示]	I/Oのビット計算を行ないます。 ボタンを押すと青色で表示され、有効になります。 [数値表示]ボタンが有効な時は、[未使用領域]ボタンが使用できない場合があります。
[Byte]	I/Oのビットの計算方法を切り替えます。 [数値表示]ボタンが青色で表示されている時に、切り替えることができます。
[16進]	計算結果を16進数で表示します。 [数値表示]ボタンが青色で表示されている時に、切り替えることができます。
[未使用領域]	未使用のI/Oを表示します。 ボタンを押すと青色で表示され、有効になります。 デフォルトでは有効です。 [未使用領域]ボタンが無効な時は、[数値表示]ボタンが使用できない場合があります。

擬似I/Oの操作方法

実際にはI/Oが未接続の時に、擬似的にI/Oを接続状態にします。設備立ち上げ時などに使用します。

擬似的にI/O入力を設定すると、該当するポートをスマートTPにてON/OFFの切り替えができます。

擬似I/Oを有効にする方法

1

基本画面から[F4 I/O]を選択します。[I/O]画面が表示されます。

2

擬似操作する入力信号の[擬似]チェックボックスを押します。チェックボックスの周りが白くなります。

3

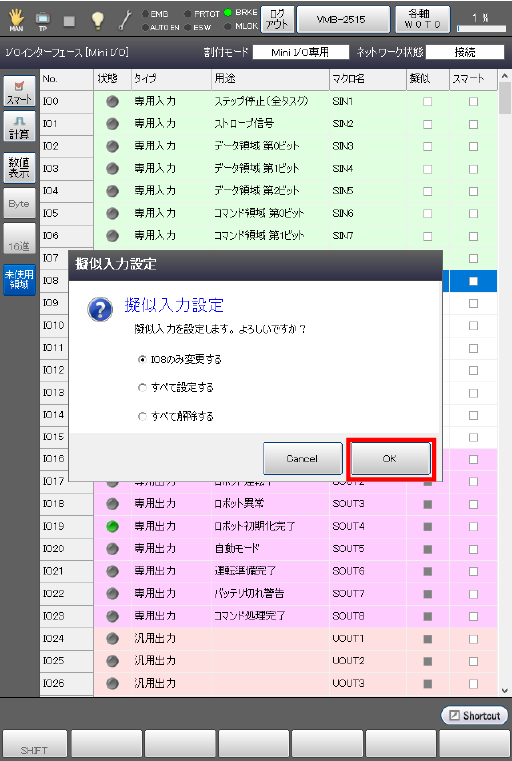

[F4 擬似スマート]を押すと、[擬似入力設定]ウィンドウが表示されるので、[IO8のみ変更する]を選択し、[OK]を押します。

選択したI/Oの[擬似]にチェックが入りました。

これで、擬似的にI/Oが接続された状態が確立されました。
上記の作業を再度おこなうと擬似I/Oを解除できます。

[擬似入力設定]ウィンドウで[すべてを設定する]を選択すると、すべての擬似I/Oが有効になります。[すべてを解除する]を選択すると、すべての擬似I/Oが解除されます。

擬似I/OのON/OFF方法

ここでは擬似的に接続したI/Oを、OFF状態からON状態に切り替える方法を説明します。

1

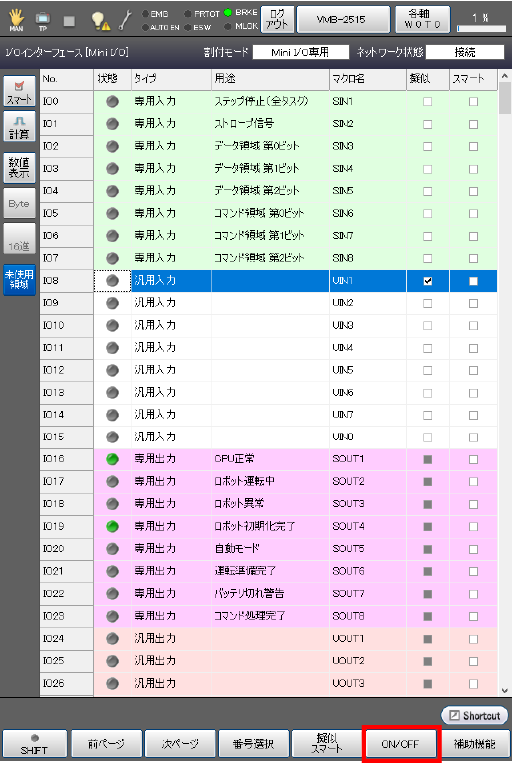

ON/OFFしたいI/O番号を選択し、[F5 ON/OFF] を押します。

2

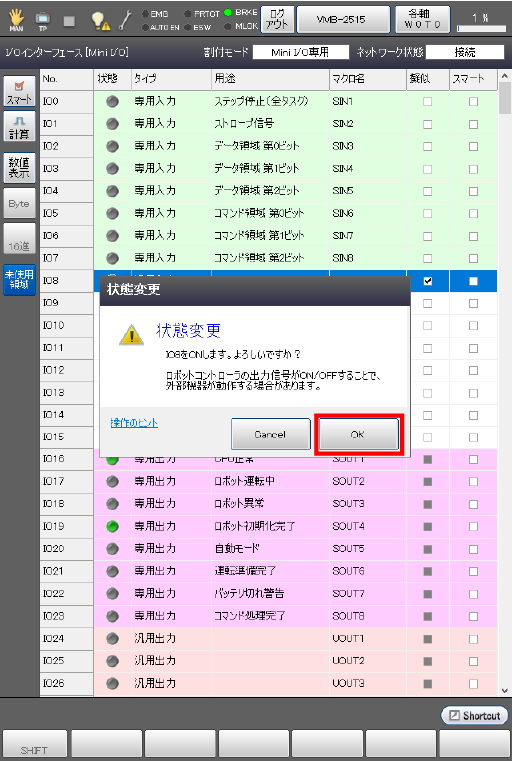

[OK]を押します。

3

[ON]されたI/O番号の[状態]が緑色に変わりました。

4

擬似I/O入力をONからOFFに切替えるには、上記と同じ手順で実施します。

フィールドネットワーク通信状態の確認

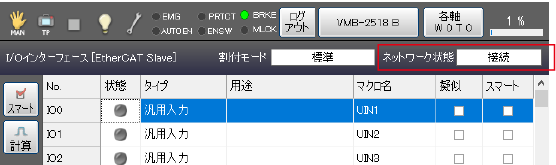

フィールドネットワークの通信状態は、「ネットワーク状態」の表示で確認できます。

ネットワーク状態	接続	通信確立状態 （スレーブ機器が複数存在する場合、1台以上の接続が確立）
	未接続	通信未確立状態
