I/O信号の表示
操作キー
[I/O] ([SHIFT]＋[STEP START])
I/O各ポートと割付の略称
この表に示す "I/O各ポートと割付の略称" が、ミニペンダントに表示されます。
| I/Oポート | I/Oポートの略称 |
|---|---|
| 汎用入力 | GI |
| 汎用出力 | GO |
| 専用入力 | DI |
| 専用出力 | DO |
| ハンド入力 | HI |
| ハンド出力 | HO |
| 内部I/O | IT |
| CC-Linkシステム入力領域 | SI |
| CC-Linkシステム出力領域 | SO |
|
CC-Linkリモートレジスタ 入力領域(RWw) |
WI |
|
CC-Linkリモートレジスタ 出力領域(RWr) |
WO |
| I/O割付 | I/O割付の略称 |
|---|---|
| セレクタブルI/O割付 | Selctbl |
| デバイスネットマスター割付 | DVMastr |
| 標準割付 | Standrd |
操作方法
1

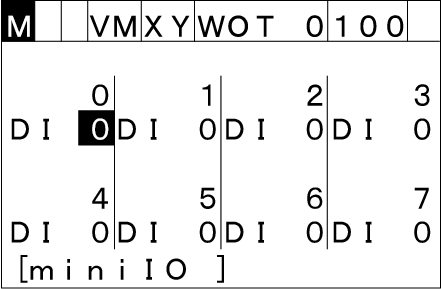

[I/O]を押して、次のような [I/O信号状態画面] を表示します。
2

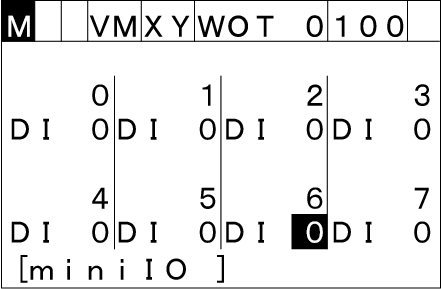

上下左右カーソルキーで、任意のI/O信号状態を選択します。
3

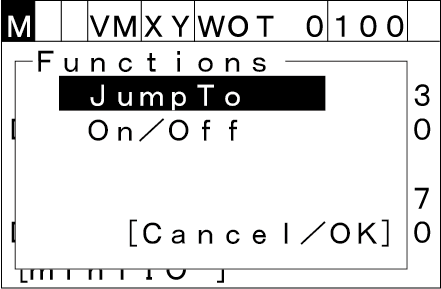

任意のI/O信号選択時に、[MENU]を押して、次のような [I/O信号操作一覧] を表示します。
[Cancel]を押すと、[I/O信号状態画面]に戻ります。
選択したい機能を上下カーソルキーで選択し、[OK]を押すと、各機能が実行されます。

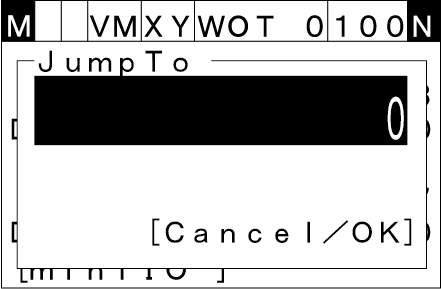

JumpTo
上下カーソルキーで [JumpTo] を選択し、[OK]を押すと、任意のI/O番号に移動します。
[Cancel]を押すと、[I/O信号状態画面] に戻ります。

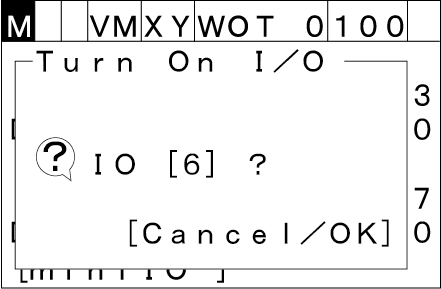

On/Off
上下カーソルキーで [On/Off] を選択し、イネーブルスイッチを押しながら[OK]を押すと、信号状態を切り替えることができます。
[Cancel]を押すと、[I/O信号状態画面] に戻ります。
